Резьбовые соединения

Типы резьб и их обозначение.

Типы резьбы и их назначение приведены в таблице 1.

Таблица 1 - Типы резьбы и назначение

Тип резьбы	Буквенное обозначение	Назначение
Метрическая	М	Резьба общего назначения Стандартные крепежные изделия
Метрическая коническая	МК	Приборостроение
Трапецеидальная	Тг	Ходовые винты, передающие возвратно-поступательное движение
Упорная	S	Механизмы с большим осевым усилием (винтовые прессы, домкраты)
Трубная цилиндрическая	G	Соединение груб, фитингов. Вентили
Трубная коническая	R (наружная) Rc (внутренняя)	Соединение труб при больших давлениях и температурах (повышенная герметичность)

Метрическую резьбу выполняют с крупным шагом (единственным для данного диаметра резьбы) и мелкими шагами, которых для данного диаметра резьбы может быть несколько. Например, для диаметра резьбы с d = 20 мм крупный шаг всегда равен 2,5 мм, а мелкий может быть равен 2; 1,5; 1; 0,75; 0,5 мм, поэтому в обозначении

метрической резьбы крупный шаг не указывают (рис.5,а), а мелкий указывают обязательно (рис.5,6). Диаметр и шаги метрической резьбы установлены ГОСТ 8724—81. В обозначениях резьбы всегда указывают наружный диаметр резьбы. Если для метрической резьбы обозначение диаметра резьбы соответствует ее наружному диаметру (без учета допусков), то в трубной резьбе ее диаметр обозначают условно, например G1, что соответствует трубе, имеющей условный проход (внутренний диаметр трубы), равный 25 мм, т.е. приблизительно 1".

Наружный же диаметр трубной резьбы 1" равен 33,25 мм, т.е. больше на две толщины стенки. Для обозначения трубной и конической резьбы используется выносная линия со стрелкой и полкой (рис.5,г, д.).

Резьбовым соединением называется соединение двух деталей по винтовой поверхности. Резьбовые соединения бывают подвижные и неподвижные. В подвижном соединении детали перемещаются относительно друг друга по винтовой поверхности. Такое соединение осуществляется всегда с некоторым зазором. При работе соединения происходит преобразование вращательного движения в поступательное, например, в случае применения ходовых винтов, или поступательного движения во вращательное, наглядным примером этого варианта может служить детская игрушка "Юла".

В неподвижных соединениях, как правило, не предусматривается смещение деталей относительно друг друга. Неподвижное резьбовое соединение служит:

для непосредственного сочленения двух деталей по резьбе,

для присоединения одной детали к другой с помощью крепёжных деталей,

для скрепления нескольких деталей в пакет с помощью крепёжных деталей.

Во всех случаях неподвижное соединение выполняется затянутым, т.е. все детали, входящие в соединение плотно прижаты друг к другу усилием затяжки. В особо ответственных случаях усилие затяжки контролируют специальными ключами измеряющими момент затягивания.

Соединение двух деталей резьбой.

Исходными данными задания является чертёж деталей: ввинчиваемой детали с резьбой и базовой детали, с которой её нужно соединить с помощью резьбы (рис.6,а).

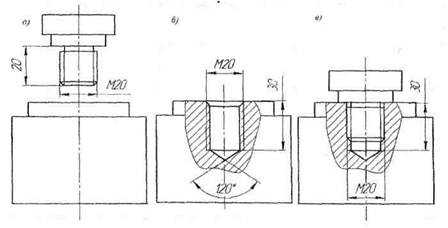

Рис.6.Порядок выполнения задания.

Порядок выполнения задания:

1.Уяснить форму и размеры соединяемых деталей.

2.Определить место соединения деталей. Место гнезда (отверстие с резьбой) в базовой детали в задании обозначено осевой линией.

3.Выполняют сверление гнезда и нарезают резьбу номинальным диаметрам резьбы посадочного конца ввинчиваемой детали, глубина гнезда l₂ (рис.6,6) определяется:

l₂=l₁+4Р,

где: l₁ - длина посадочного конца детали, l₁=20mm;

Р - шаг резьбы, 4Р - запас резьбы в отверстии, Р=0,25мм для резьбы М20 l₂=20+4х0,25=30мм.

4.Вычерчивают резьбовое соединение двух деталей. При вычерчивании соединений следует запомнить правило: в резьбовых соединениях, изображенных в разрезе, резьба стержня закрывает резьбу отверстия (рис.6,в). Обратите внимание на то, что на разрезах штриховка доводится до сплошных основных линий.

Болтовое соединение/

Крепёжными деталями болтового соединения являются: болт, гайка, шайба.

Болт представляет собой цилиндрический стержень с наружной резьбой с одного конца головкой с другого. Резьбовая часть предназначена для навинчивания на болт гайки, головка служит упором и элементом для захвата ключом.

Гайка представляет собой чаще всего шестигранную призму с цилиндрическим отверстием, в котором нарезана внутренняя резьба для навёртывания на болт.

Шайба устанавливается между гайкой и деталью служит для распределения давления со стороны гайки по поверхности детали (плоская шайба) или предотвращения откручивания гайки в процессе эксплуатации соединения (пружинная шайба).

Соединение болтами применяется, если возможно выполнения сквозных отверстий в стягиваемых деталях. Монтаж болтовых соединений требуется страховки болта от проворачивания при затяжке гайки. Желательна фиксация болта в осевом направлении при затяжке. При монтаже приходится манипулировать двумя деталями - болтом и гайкой. Болтовое соединение для скрепления нескольких деталей и может быть осуществлено несколькими группами крепежных деталей или одной, как это показано на рис. 7

Рис.7.Болтовое соединение

Исходными данными задания является чертёж узла состоящего из нескольких деталей, которые нужно соединить болтом номинальным диаметром резьбы d.

Порядок выполнения задания:

1.Уяснить форму и размеры соединяемых деталей.

2,Определить место соединения деталей. Место сквозного отверстия под болт в задании обозначено осевыми линиями или его изображением.

3.Диаметр сквозного отверстия определяется исходя из номинального диаметра болта. Диаметр сквозного отверстия определяет зазор между стержнем болта и стенками отверстия. Стандартизация отверстий под стандартные крепежные детали

является экономически и практически обоснованной. Так ГОСТ 11284-75 устанавливает значения диаметров сквозных отверстий в зависимости от значений диаметра стержня крепёжной детали.

4. Размеры гайки и шайбы различной конструкции берутся из соответствующих стандартов.

5.Определяют длину болта I. Болты, имеющие определенный номинальный диаметр резьбы d, могут соединять детали различной суммарной толщины. Для этого стандарт предусматривает различные значения длины болтов. Но при этом гайки и шайбы используются тех же размеров, поэтому длина резьбы на стержнях болтов одного диаметра выполнять одинаковой. На относительно коротких болтах резьба выполняется до упора (головки болта). В обычном понятии длина болта определяется расстоянием между его торцами. Однако этот размер используется лишь при подготовки производства для расчета расхода материала на партию деталей. Функционально важен другой размер: длина стержня болта. Поэтому длиной болта считается, как правило, длина его стержня.

Рис.8.Конструктивные параметры болтового соединения.

Для определения длины l болта составим сборочную размерную цепь. На рис.8 показана сборочная размерная цепь, выражающая размерные связи болтового соединения. Эта размерная цепь позволяет определить длину 1 болта, обеспечив необходимый запас резьбы К при выходе конца болта из гайки. Аналитически эта размерная цепь может быть выражена уравнением:

1=b₁+b₂+S_ш+Н+К,

где: b_1, b₂- толщина соединяемых деталей; S_ш - толщина шайбы;

Н - высота гайки;

К - запас резьбы при выходе болта из гайки, K=(0,25...0,5)d

Полученный из уравнения размер 1 округляется до ближайшего стандартного размера длины болта.

Неразъемные соединения получили широкое распространение в машиностроении. К ним относятся соединения сварные, заклепочные, паяные, клеевые.
