Структура автоматов

Тема 3 Автоматы

Лекция № 4.

Автоматом называется самоуправляющая рабочая машина, которая самостоятельно выполняет все рабочие и холостые ходы и нуждается лишь в наладке и контроле функционирования.

В соответствии с этим функциональная схема кроме двигателя, привода и рабочих механизмов включает в себя комплект механизмов холостых ходов и управления (рис. 4.1.).

Полуавтоматом называется машина, выполняющая автоматически цикл обработки, для повторения которого требуется вмешательство человека, конструктивный признак – отсутствие механизмов загрузки.

Автоматы и полуавтоматы различаются по технологическому назначению на токарные, шлифовальные, сборочные и т.п.

Наиболее распространенным видом оборудования, применяемое в автоматизированном производстве, являются токарные автоматы.

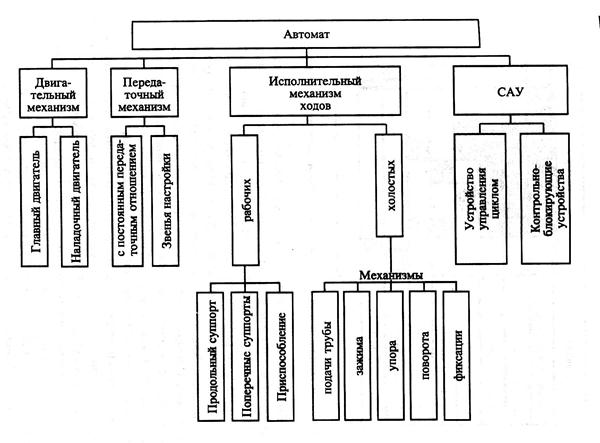

Рис. 4.1 Структурная схема механизмов токарного автомата



Классификация автоматов

Для токарные автомат и полуавтоматов можно привести следующую классификацию:

1. По последовательности выполнения операций

· последовательного,

· параллельного,

· параллельно-последовательного,

· непрерывного.

2. По виду выполняемых работ

· фасонно-отрезные,

· фасонно-продольные

· последовательно-револьверные (токарно-револьверные)

Между ними нет четких границ.

3. По виду заготовок

· прутковые

· штучные.

4. По числу шпинделей – 1, 2, 4, 6, 8.

5. По расположению шпинделей

· горизонтальное

· вертикальное.

6. По степени универсальности

· универсальные, предназначенные для обработки деталей разных наименований

· специализированные, для обработки узкой группы однотипных изделий

· специальные, для изготовления конкретного изделия в условиях массового производства.
