Ортогональные проекции. Вид- изображение обращенной к наблюдателю видимой части поверхности предмета

Вид - изображение обращенной к наблюдателю видимой части поверхности предмета. Для уменьшения количества изображений допускается на видах показывать необходимые невидимые части поверхности предмета при помощи штриховых линий.

Устанавливаются следующие названия видов, получаемых на основных плоскостях проекций:

1. 1- вид спереди (главный вид);

2. 2- вид сверху;

3. 3- вид слева;

4. 4- вид справа;

5. 5- вид снизу;

6. 6- вид сзади.

Названия видов на чертежах надписывать не следует, если они находятся в непосредственной проекционной связи с главным изображением (видом или разрезом, изображенным на фронтальной плоскости проекций).

При нарушении проекционной связи, направление проектирования должно быть указано стрелкой около соответствующего изображения. Над стрелкой и над полученным изображением (видом) следует нанести одну и ту же прописную букву (рис. 4 вид Д). Чертежи оформляют так же, если перечисленные виды отделены от главного изображения другими изображениями или расположены не на одном листе с ним.

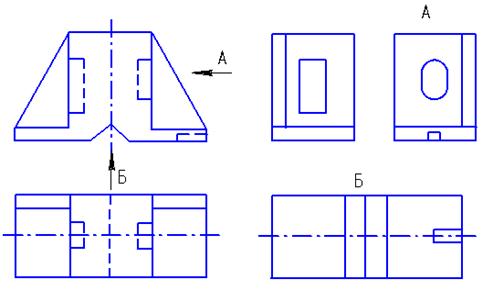

Рисунок 4. Корпусная деталь

Если какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, непараллельных основным плоскостям проекций (рис. 5).

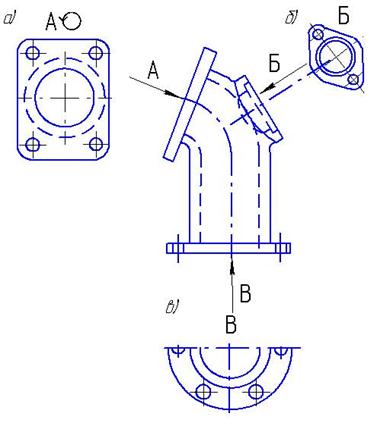

Рисунок 5. Дополнительные виды

Дополнительный вид должен быть отмечен на чертеже прописной буквой, а у связанного с дополнительным видом изображения предмета должна быть поставлена стрелка, указывающая направление взгляда, с соответствующим буквенным обозначением (стрелка А, Б рис. 5 а, б).

Дополнительный вид допускается повертывать, но с сохранением, как правило, положения принятого для данного предмета на главном изображении чертежа. При этом обозначение вида должно быть дополнено условным графическим обозначением «повернуто» (рис. 5, а).

Иногда для сокращения времени вычерчивания применяют ограниченные (неполные) виды (рис. 5, в). Ограничивают вид осевой линией. На рисунке вид снизу детали «втулка» выполнен неполностью. На нем изображена только часть вида ограниченная осевой линией.

Изображение отдельного, ограниченного места поверхности предмета называется местным видом (вид А, рис.6). Местный вид может быть ограничен линией обрыва, по возможности в наименьшем размере, или не ограничен. Местный вид должен быть отмечен на чертеже подобно дополнительному виду.

Рисунок 6. Местные виды

Когда дополнительный или местный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и обозначение вида не наносят (рис. 7).

Рисунок 7. Построение дополнительного и местного

вида без нарушения проекционной связи
