Сечения

Сечение - изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывается только то, что получается непосредственно в секущей плоскости.

Сечения, не входящие в состав разреза, разделяют на:

· наложенные (рис.14);

· вынесенные (рис.15, 16).

Вынесенные сечения являются предпочтительными и их допускается располагать в разрыве между частями одного и того же вида (рис.15).

Контур вынесенного сечения, а также сечения, входящего в состав разреза, изображают сплошными основными линиями, а контур наложенного сечения – сплошными тонкими линиями, причем контур изображения в месте расположения наложенного сечения не прерывают.

Ось симметрии вынесенного или наложенного сечения указывают штрих - пунктирной тонкой линией без обозначения буквами и стрелками и линию сечения не проводят.

Рисунок 14. Построение наложенного сечения.

Рисунок 15. Построение вынесенного сечения.

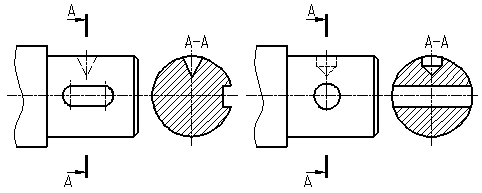

Во всех остальных случаях для линии сечения применяют разомкнутую линию с указанием стрелками направления взгляда и обозначают её одинаковыми прописными буквами русского алфавита. Сечение сопровождают надписью по типу «А-А» (рис.16).

Рисунок 16. Обозначение вынесенного сечения.

Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления в сечении показывают полностью, т.е. по типу разреза (рис.17).

Рисунок 17. Построение сечения, проходящего через ось поверхности вращения.

Вопросы для самоконтроля

1. Ортогональное, центральное и параллельное проецирование.

2. Понятие вида. Перечислить название видов, получаемых на основных плоскостях проекций. Как выбирается главный вид?

3. В чем принципиальная разница между европейской и американской системами расположения видов на чертеже?

1. Как называется изображение А, показанное на рисунке?

а) дополнительным видом; б) видом слева; в) местным видом; г) видом сверху

1. Понятие разреза и их классификация. Как на чертеже указывают положение секущей плоскости и направление взгляда?

6. Разрез, служащий для выяснения устройства предмета в отдельном ограниченном месте называется:

а) вертикальным; б) простым; в) ступенчатым; г) местным

1. Какой разрез называют ступенчатым, а какой ломаным? Как совмещают плоскости при ломаных разрезах?
2. При соединении половины вида и разреза на главном виде, разрез изображается от осевой линии:

а) снизу; б) слева; в)-: сверху; г) справа

1. Как называется изображение, обозначенное на рисунке В?

а) наложенным сечением; б) сечением в разрыве; в) вынесенным сечением; г) поперечным разрезом
