Болт М12х1,25х60 ГОСТ.7798-70

Крепежные резьбовые изделия

К крепежным резьбовым изделиям относятся болты, шпильки, гайки, винты и фитинги. С их помощью осуществляются неподвижные разъемные соединения деталей машин и механизмов.

Болт представляет собой цилиндрический стержень с головкой на одном конце и резьбой для гайки на другом (рис. 5). Головки болтов бывают различной формы, которая устанавливается соответствующим стандартом. Наибольшее применение в машиностроении имеют болты с шестигранной головкой (нормальной точности) ГОСТ 7798 - 70. На рис. приведены основные параметры болтов.

Болты следует обозначить по следующей схеме:

где:

Болт - наименование крепежного изделия

М12 - символ метрической резьбы и ее наружный диаметр

1,25 - мелкий шаг резьбы в мм (крупный шаг не указывается)

60 - длина болта в мм

ГОСТ - номер стандарта на конструкцию и pазмеpы.

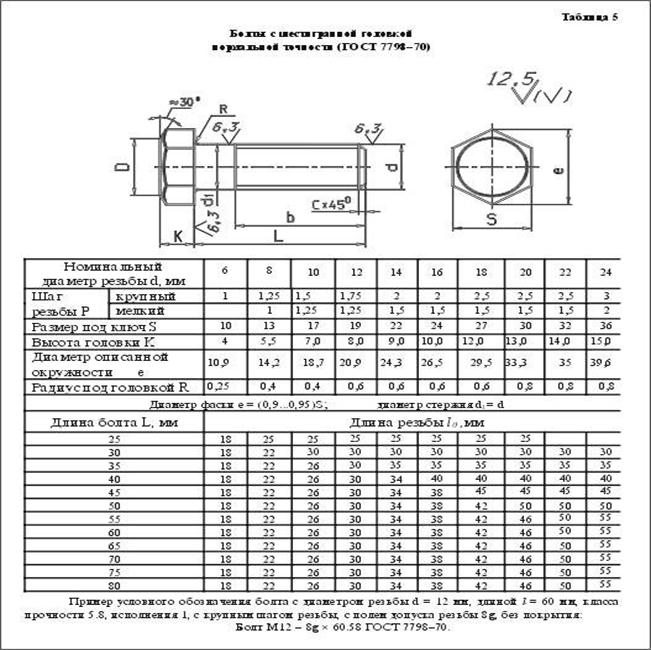

Рисунок 5. Болт с шестигранной головкой нормальной точности (ГОСТ 7798-70)

Другим видом крепежных изделий, широко применяемых в технической практике для соединения деталей, например крышки двигателя внутреннего сгорания с корпусом, является шпилька. Шпилька представляет собой цилиндрический стержень с резьбой на обоих концах (рис. 6). Та часть шпильки, которая ввинчивается в резьбовое отверстие детали, называется ввинчиваемым (посадочным) концом, а часть, на которую надеваются присоединяемые детали, шайба и навинчивается гайка, называется стяжным концом. Конструкция и pазмеpы шпилек pегламентиpованы ГОСТ 22032 - 76... ГОСТ 22043 - 76. Длина l₁ ввинчиваемого конца шпильки зависит от материала детали, в которую она ввинчивается.

Рисунок 6. Шпилька для деталей с резьбовыми отверстиями нормальной точности

Пpимеp условного обозначения шпильки диаметром резьбы d = 16мм, с крупным шагом резьбы, длиной l = 90мм:
