Лекция 3

26.02.07

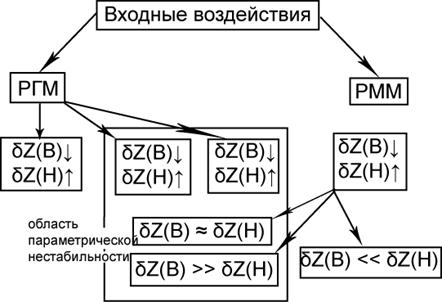

Режимы работы ИИК

Рис. 5

Проявление влияющих воздействий (ВВ):

Случайная величина – величина, характеризующаяся числовым значением и вероятностью её появления, т.е. она определена на множестве x1, …,xn; P1 … Pn.

Без многочисленных испытаний не может быть найден закон распределения, при этом ВАЖНО, чтобы все испытания проводились в одинаковых условиях.

Если имеет место единичное измерение, то полученное значение не может быть отнесено к категории случайных величин.

Для единичного испытания погрешность рассеяния измеренного значения равна бесконечности. С какой вероятностью определено значение, единожды измеренной величины, не может быть известно в принципе.

, где n – количество опытов.

Только многократные испытания в одних и тех же условиях могут быть использованы для описания закона распределения.

В условиях ГПС имеешь дело с измерениями в режиме «реального времени». ВВ может изменяться сколь угодно быстро ® результат каждого измерения не следует рассматривать как случайную величину.

Решение задач высокой точности измерений за счёт статистических методов обработки результатов, в силу непроизвольного изменения условий опыта, становиться некорректным.

Величину, обладающую свойством принимать любые значения в заданном диапазоне, но не многократно, будем называть неопределённой.

Немногократность заключается в том, что измерение физической величины может быть повторены, но при этом варьируются условия эксперимента.

Неопределённость ВВ может иметь детерминированную связь с параметрами преобразователя или выходного сигнала.

ВВ, которое описывается детерминированной функцией, детерминированного по своей природе, но неопределённого по величине аргумента, будет называться псевдосистематическим воздействием.

ВВ

Систематические

Случайные

Неопределенные

псевдодетерминированные псевдодетерминированные

дрейфовые

переменные

постоянные

Рис. 6

Структурные схемы цепи информ. сигналов:

1. последовательная цепь (схема с делителем)

2. дифференциальная схема

· мостовые измерительные схемы

· дифференциальные измерительные схемы

3. логометрическая

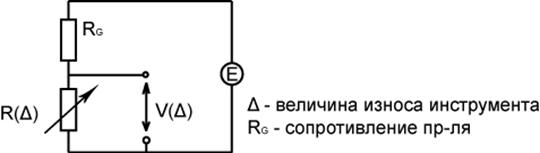

I) Последовательная цепь:

Рис. 7

Рис. 8

V — полный сигнал на преобразователе (слабо модулируется величиной нагрузки R)

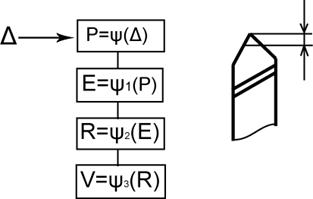

Износ инструмента:

(По «лунке» задней (грани) кромки инструмента и определяют износ инструмента)

Рис. 9

Задача в электрических цепях:

Рис. 10

( — самое опасное слагаемое)

II) а)Мостовая измерительная схема

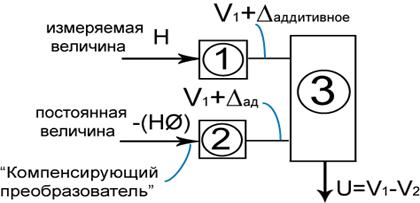

Дифференциальная схема включения представляет собой 2 канала с последовательно соединёнными преобразователями, у которых выходная величина каждого канала подаётся на вход вычитающего устройства.

Рис. 11

· на вход одного канала подается величина Н, а на вход другого – та же, но постоянная по величине

II) б) дифференциальная схема

Рис. 12 Дифференциальная схема

Рис. 13 Рис. 14

- коэффициент усиления.

- удваивается чувствительность! ® преимущество перед мостовой.
