Кристаллическое строение металлов

Вещество в твердом состоянии может иметь кристаллическое или аморфное строение. В аморфном веществе, например стекле, атомы расположены беспорядочно, а в кристаллическом – по геометри­чески правильной схеме, на определенном расстоянии друг от друга.

Общим свойством металлов и сплавов является их кристалли­ческое строение, характеризующееся определенным закономерным расположением атомов в пространстве. Для описания атомно-кристаллической структуры используют понятие кристалличе­ской решетки, являющейся воображаемой пространственной сет­кой с ионами (атомами) в узлах.

Атомно-кристаллическая структура может быть представлена изображением не ряда периодически повторяющихся объемов, а одной элементарной ячейкой. Элементарной ячейкой называется ячейка, повторяющаяся во всех трех измерениях. Трансляцией этого наименьшего объема можно полностью воспроизвести струк­туру кристалла.

Наиболее часто металлы имеют кристаллические решетки сле­дующих типов: объемноцентрированный куб или сокращенно ОЦК; гранецентрированный куб (ГЦК); гексагональная плотно-упакованная (ГП).

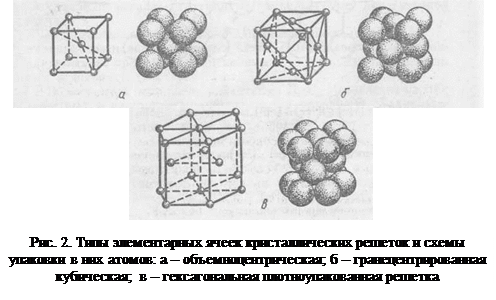

Типы элементарных ячеек кристаллических решеток металлов и схемы упаковки атомов приведены на рис. 2. В точках пересе­чения прямых линий располагаются атомы; они называются узлами решетки. Расстояния между центрами атомов, нахо­дящихся в соседних узлах решетки, называют параметрами или периодами решетки.

Если принять, что атомы в решетке представляют собой упру­гие соприкасающиеся шары, то нетрудно видеть, что в решетке, помимо атомов, имеется значительное свободное пространство. Плотность кристаллической решетки, т. е. объем, занятый ато­мами, характеризуется координационным числом и коэффициен­том компактности.

Координационным числом называется число атомов, находя­щихся на наиболее близком равном расстоянии от данного атома. Для ОЦК-решетки координационное число равно 8, для решеток ГЦК и ГП оно составляет 12. Из этого следует, что решетка ОЦК менее компактна, чем решетки ГЦК и ГП. В решетке ОЦК каждый атом имеет всего 8 ближайших соседей, а в решетках ГЦК и ГП – 12.

Коэффициент компактности Q равен отношению суммарного объема атомов, входящих в решетку, к объему решетки.

Некоторые металлы при разных температурах могут иметь различную кристаллическую решетку. Способность металла суще­ствовать в различных кристаллических формах носит название полиморфизма или аллотропии. Принято обозначать полиморф­ную модификацию, устойчивую при более низкой температуре, индексом (Fe_α) при более высокой β, затем γ и т. д.

Известны полиморфные превращения железа: Fe_α ↔ Fe_γ, титана Ti_α ↔ Ti_γ и других элементов.

Температура превращения одной кристаллической модифика­ции в другую называется температурой полиморфного превращения.

При полиморфном превращении меняется форма и тип кри­сталлической решетки. Это явление называется перекристалли­зацией. Так при температурах ниже 911°С устойчиво Fe_α, имею­щее кристаллическую решетку ОЦК. Выше 911°С до 1392°С устойчиво Fe_γ, имеющее решетку ГЦК. При нагреве выше 911°С атомы решетки ОЦК перестраиваются, образуя решетку ГЦК. На явлении полиморфизма основана термическая обработка.

При переходе из одной полиморфной формы в другую меняются свойства, в частности плотность и соответственно объем вещества. Так, например плотность Fe_γ на 3 % больше плотности Fe_α, а удельный объем соответственно меньше. Эти изменения объема необходимо учитывать при термообработке.

Полиморфизм олова явился одной из причин гибели полярной экспедиции английского исследователя. Р. Скотта. Оловом были запаяны канистры с керосином. При низкой температуре про­изошло полиморфное превращение пластичного белого олова с образованием хрупкого порошка серого олова. Горючее выли­лось и испарилось, и на обратном пути экспедиция осталась без топлива. Превращение белого олова в серое называют «оловян­ной чумой».

Типы кристаллических решеток важнейших металлических элементов приведены в табл. 1.

Таблица 1
