Рядные системы разработки

Разновидность их — блоковые системы. При этих системах нефтяную залежь разрезают рядами нагнетательных скважин на полосы или блоки обычно в направлении, поперечном их простиранию, в пределах которых размещают ряды добывающих скважин параллельно разрезающим рядам.

При «круговой» форме залежей, особенно с обширными площадями нефтеносности, направление рядов скважин выбирают с учетом зональной неоднородности продуктивных пластов — поперек зон с повышенной мощностью (как правило, с повышенной пористостью и проницаемостью коллекторов) В результате достигается пересечение всех зон, содержащих основную часть запасов нефти, линиями разрезания и, следовательно, обеспечение большего влияния в них закачки воды. Применяют однорядную, трехрядную и пятирядную схемы расположения скважин. Более пяти рядов добывающих скважин не применяют, так как в этом случае центральная часть нефтеносной площади, воздействием на пласт заводнением ощущаться не будет, в результате чего произойдет падение пластового давления и уменьшение дебитов нефти.

С целью уменьшения потерь нефти в центральных частях блоков располагают нечетное количество рядов добывающих скважин, при этом внутренний ряд играет роль стягивающего.

Как правило, все скважины разрезающего ряда после бурения непродолжительное время эксплуатируются на нефть при возможно более высоких дебитах. Это дает возможность очистить призабойную зону пласта и снизить пластовое давление в ряду. Затем скважины через одну осваивают под нагнетание, продолжая интенсивную добычу нефти из промежуточных скважин ряда. Это способствует перемещению нагнетаемой в пласт воды вдоль разрезающего ряда. После обводнения промежуточных скважин, они также переводятся под закачку воды. При такой технологии вдоль разрезающего ряда в пласте создается полоса воды.

Вытеснение нефти водой достигается расширением полосы воды по направлению к добывающим рядам.

Контуры нефтеносности: 1-внешний, 2- внутренний; Скважины: 3 – нагнетательные, 4 – добывающие; Зоны с толщиной и коллекторскими свойствами пласта: 5- высокие, 6 - низкие

В многорядных системах разработки могут применяться как шахматное, так и линейное расположение скважин.

Рядные системы разработки характеризуют (помимо указанных основных). расстояниями между нагнетательными скважинами 2 и расстояния между добывающими скважинами , а также следует учитывать ширину блока или полосы.

Блоковая система подразделяется на 1,3,5 рядные системы разработки.

0 д н о р я д н а я с и с т е м а разработки.

При этой системе расположение скважин представлено чередованием нагнетательных и добывающих рядов.

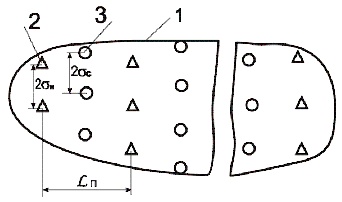

Рис.. Расположение скважин при однорядной системе разработки:

1-условный контур нефтеносности; 2-нагнетательные скважины; 3-добывающие скважины.

. Параметр при однорядной системе приблизительно равен , т.е эта система очень интенсивная. Ширина полосы при использовании заводнения может составлять 1 — 1,5 км.

Эту систему используют при разработке низкопроницаемых, сильно неоднородных пластов с целью обеспечения большего охвата пластов воздействием.

Трехрядная и пятирядная системы.

При трех рядной системе чередуются 1 ряд нагнетательных скважин с тремя рядами добывающих.

Ширина полосы зависит от числа рядов добывающих скважин и расстояния между ними. Для 3х рядной системе изменяется от 1.5 – 3км. Параметр для трехрядной системы равен примерно 1:3.

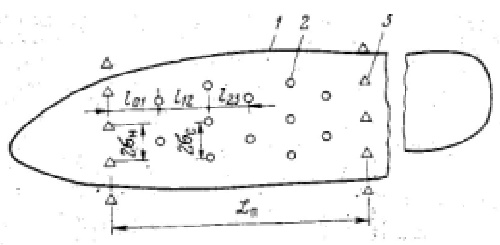

Расположение скважин при трехрядной системе разработки: 1-условный контур нефтеносности;

2-добывающие скважины; 3-нагнетат. скважины

При пятирядной системе располагают скважины чередованием одного ряда нагнетательного и пяти добывающих.

Рис. Расположение скважин при пятирядной системе разработки

Параметр для пятирядной ~1:5. Ширина блока 3-4.5 км.

Однорядная и трехрядная система более интенсивная, нежели пятирядная, и обеспечивает определенную возможность повышения охвата пласта воздействием через нагнетательные скважины путем раздельной закачки воды в отдельные пропластки. В то же время при пятирядной системе имеются большие возможности для регулирования процесса разработки пласта путем перераспределения отборов жидкости из отдельных добывающих скважин.

По сравнению с системой законтурного и приконтурного заводнения блоковая система имеет ряд преимуществ:

- темп разработки увеличивается в 2-3 раза

- улучшаются текущие показатели разработки

- снижается расход воды, за счет уменьшения утечек воды в законтурную зону

- позволяет ускорить ввод месторождения в разработку, за счет осваивания блоков в любой последовательности

Кроме того, с возможностью:

- применения на значительных по размерам залежах, с плохой связью с законтурной областью

- повышения охвата пласта воздействием через нагнетательные скважины, путем закачки воды в каждый пласт, пропласток при расчлененных залежах

- применения очаговых скважин для влияния на внутренние участки пласта

- сократить площадь, подлежащую обустройству ППД

Основным недостатком является отсутствие применения на сильно прерывистых, линзовидных пластах с низкими коллекторскими свойствами с возможностью попасть разбуриванием нагнетательного ряда в неэффективную зону пласта (отсутствие коллектора).

Площадная система расположения скважин.

Кроме блоковых систем заводнения широко используются системы с площадным расположением скважин. Главной задачей является получение равномерного охвата залежи заводнением по мощности и площади, поэтому скважины располагают в соответствии с какой либо определенной геометрической схемой. Площадное заводнение применяют в залежах, характеризующихся большой неоднородностью по площади, низкой проницаемостью и повышенной вязкостью нефти с коэффициентом подвижности < 0.05мПа*сек

Существуют пятиточечные, семиточечные, девятиточечные, а также тринадцатиточечные системы заводнения.
