Лекция 13

Эл. оборудование на ЭС и подстанциях может находиться либо в состоянии работы, либо ремонта, либо резерва. Перевод его из одного состояния в другое производится путем оперативного переключения коммутационной аппаратуры, что входит в компетенцию диспетчера.

Детальные вопросы, касающиеся оперативных переключений, излагаются в должностных инструкциях, достаточно подробно изучаются в курсе «Монтаж и эксплуатация РУ и подстанций». Мы же остановимся здесь на таких принципиальных вопросах, как последовательность включения и отключения отдельных аппаратов при необходимости вывода в ремонт того или иного эл. оборудования, перехода с одной системы шин на другую и т.д.

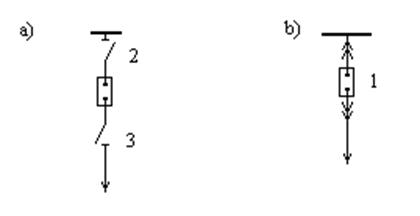

Начнем с простейшего. На рис. 1 представлена схема ячейки отходящей ЛЭП в двух исполнениях распред. устройства: сборного (а) и комплектного (b).

Рис. 1

Линия в рабочем состоянии.

В какой последовательности следует произвести операции с аппаратами, чтобы вывести её в ремонт?

­ отключить выключатель 1;

­ отключить шинный разъединитель 2;

­ отключить линейный разъединитель 3.

В случае комплектного распред. устройства:

­ отключить выключатель 1;

­ разъединить втычные контакты выключателя;

­ вывести выкатную тележку с выключателями из ячейки.

Операции по выключению ЛЭП производятся в обратном порядке:

­ включить шинный разъединитель;

­ включить линейный разъединитель (т.е. собрать схему);

­ включить выключатель.

Операции по отключению и включению силовых трансформаторов производятся аналогично рассмотренному выше. При необходимости отключения трансформатора, находящегося в работе, сначала отключают его выключатель со стороны НН, затем со стороны ВН, затем оба разъединителя.

Включение трансформатора в работу производится в следующей последовательности: сначала включают разъединитель со стороны ВН, затем выключатель на стороне ВН, затем разъединитель со стороны НН и, в последнюю очередь, выключатель НН.

На двухтрансформаторной подстанции (рис. 2) последовательность переключения аппаратов при выводе трансформаторов на ревизию,

Рис. 2

например, левого трансформатора, следующая:

1. Включаем секционный выключатель 4 (трансформаторы окажутся параллельным включенными).

2. Отключаем выключатель 1.

3. Отключаем выключатель 2 и затем 3.

4. Отключаем разъединителем 2А, 2Б, 3А и 1А.

Включение трансформатора (после его ревизии) производится в следующем порядке:

1. Собирается схема со стороны питания – включаются разъединители 3А, 2Б и 2А.

2. Включается выключатель 2.

3. Включается разъединитель 1А.

4. включается выключатель 1.

5. Отключается секционный выключатель 4.

рассмотрим операцию перевода присоединений с одной системы шин на другую (резервную). На рис. 3 представлена поясняющая схема.

Рис. 3

Исходное положение – шиносоединительный выключатель 1, а также разъединители 8 и 9 отключены, разъединители 2, 4- тоже, выключатели 6, 7 и разъединители 3 и 5 включены. Включаем разъединители 8 и 9 и соединительный выключатель 1, тем самым подавая напряжение на резервную систему шин, затем включаем разъединители 2 и 4, после чего разъединители 3 и 5 отключаем.

Теперь все присоединения оказываются подключенными к резервной системе шин и отключенными от рабочей.

В последнюю очередь отключаем шиносоединительный выключатель 1 и его разъединители 8 и 9. Переход с резервной системы на рабочую осуществляется в таком же порядке, начиная с включения шиносоединительного выключателя.

Далее рассмотрим порядок переключения в схемах с обходной системой шин. Кстати заметим, что такие схемы применяются на крупных районных подстанциях и РУ напряжением 11 кВ и выше, когда требуется обеспечить передачу мощности при необходимости вывести в ремонт одного из выключателей отходящих ЛЭП. На рис. 4 представлена такая схема.

Рис. 4

Рассмотрим порядок переключений, когда требуется заменить вышедший из строя линейный выключатель, не прерывая эл. снабжение объекта, который эта ЛЭП питает.

Исходное положение: обходной выключатель 3 и его разъединители - отключены. При необходимости вывести выключатель линии 5 поступают так:

1. Включают разъединители 1 и 2.

2. Включают обходной выключатель 3 (тем самым подавая напряжение на обходную систему шин).

3. Включаем обходной разъединитель 4.

4. Отключаем выключатель 5, а затем и его разъединители 6 и 7.

После ревизии (или замены) выключателя этой ЛЭП возврат к прежнему состоянию производится в следующей последовательности:

1. Включаем разъединители выключателя ЛЭП 6 и 7.

2. Включаем выключатель 5.

3. Отключаем обходной выключатель 3 и его разъединители 1 и 2.

4. Отключаем разъединитель 4.

В заключение несколько слов о включении и отключении высоковольтных двигателей, присоединяемых к сборным шинам. Отключение их производится в такой последовательности: выключатель, затем разъединитель, а включение - наоборот – сначала включают разъединитель, т.е. собирают схему, а затем включают выключатель.

Литература:

1. Дашков В.М. Оперативные переключения в РУ и подстанциях. Самара, 1999.
