Опалубочные работы

Схема технологического процесса возведения монолитных железобетонных конструкций.

Производство каменной кладки, монолитных бетонных и железобетонных работ и монтажа строительных конструкций.

Лекции 11

Взаимное расположение трех плоскостей

Пусть относительно общей декартовой системы координат заданы три плоскости общими уравнениями:

;

;

.

Введем следующие обозначения:

И обозначим главные векторы данных плоскостей так:

.

На основании предыдущего получаем следующие необходимые и достаточные признаки взаимного расположения трех плоскостей.

1. Если, то три данные плоскости имеют и притом только одну общую точку, т.к. в случае система (1) имеет и притом только одно решение: это решение, т.е. координаты единственной общей точки, принадлежащей трем данным плоскостям, мы получим, решив систему (1) (например по формулам Крамера) (рис. 129 а).

2. Если, и среди главных векторов нет коллинеарных, то система несовместна; плоскости попарно пересекаются, причем прямые пересечения попарно различны (рис. 129 б).

3. Если;, но среди главных векторов есть два коллинеарных (они не могут быть все три коллинеарны, так как), то система несовместна; причем две плоскости параллельны а третья их пересекает (рис. 129 в).

4. Если, и среди главных векторов нет коллинеарных, то плоскости попарно различны и проходят через одну прямую (рис. 129 г).

а

б

в

г

д

Рис. 129

5. Если, и среди главных векторов есть два коллинеарных, то две плоскости совпадают, а третья их пересекает (рис. 129 д).

6. Если, но коэффициенты любой пары из уравнений (1) непропорциональны, то плоскости попарно параллельны (рис. е).

7. Если, но среды уравнений (1) есть только два, коэффициенты которых пропорциональны, то две плоскости совпадают, а третья им параллельна (рис. ж).

8. Если, то все плоскости совпадают (рис. з).

е

ж

з

Клетеник № 989

Тема 5. Работы надземного цикла. – 16 часов.

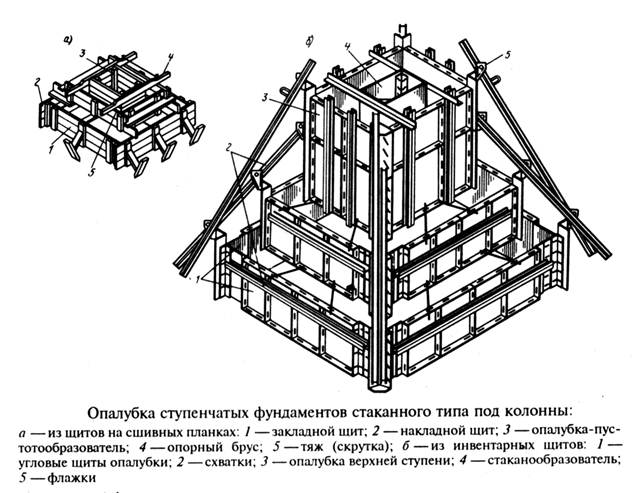

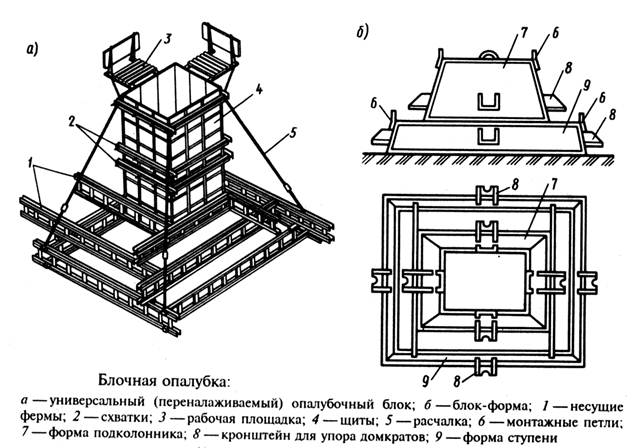

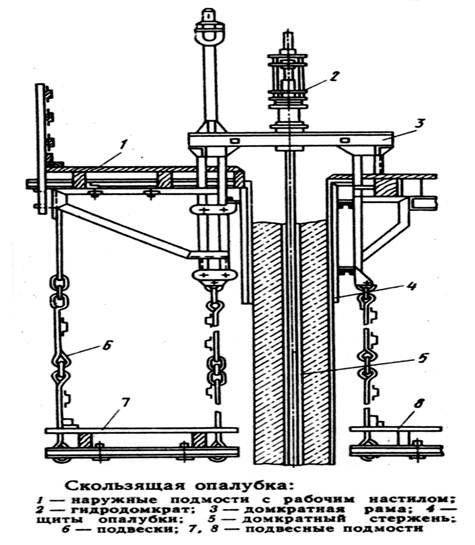

5.2 Монолитные бетонные и железобетонные работы – 4 часа

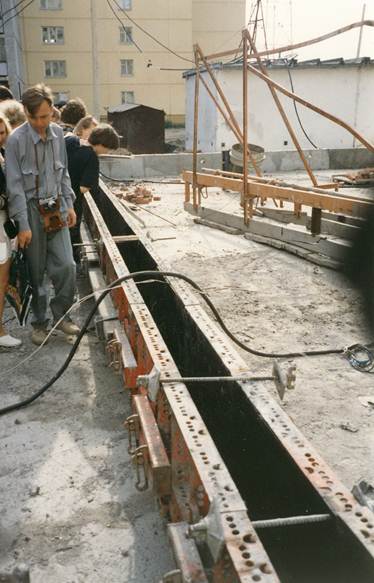

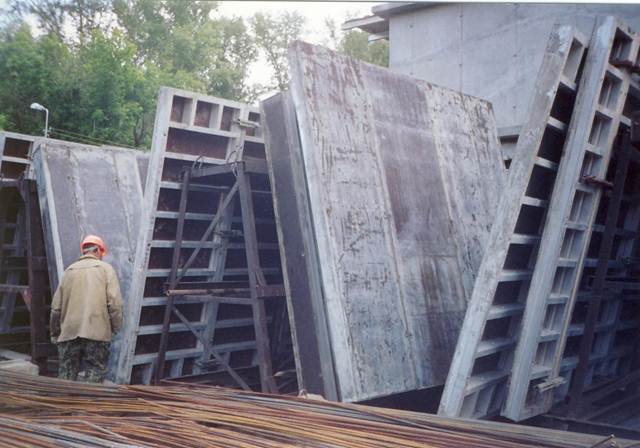

Установленная металлическая щитовая опалубка

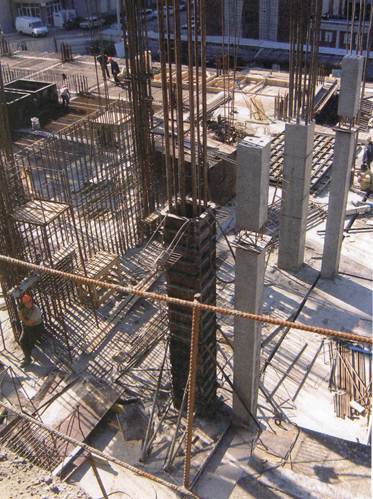

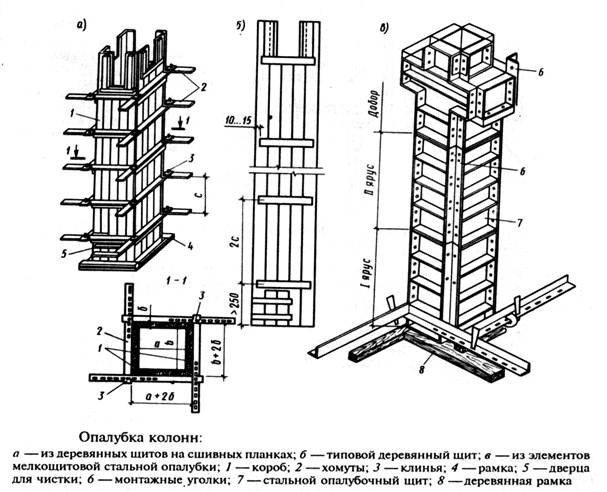

Металлическая щитовая опалубка колонны

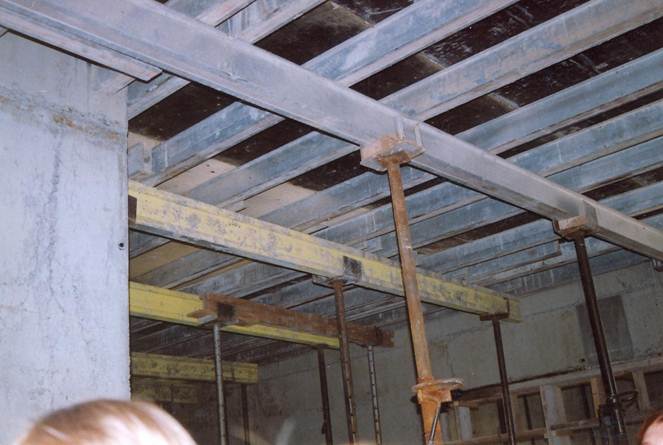

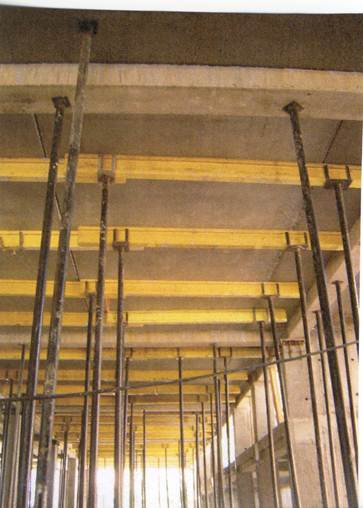

Крепление опалубки для монолитного бетонирования перекрытия

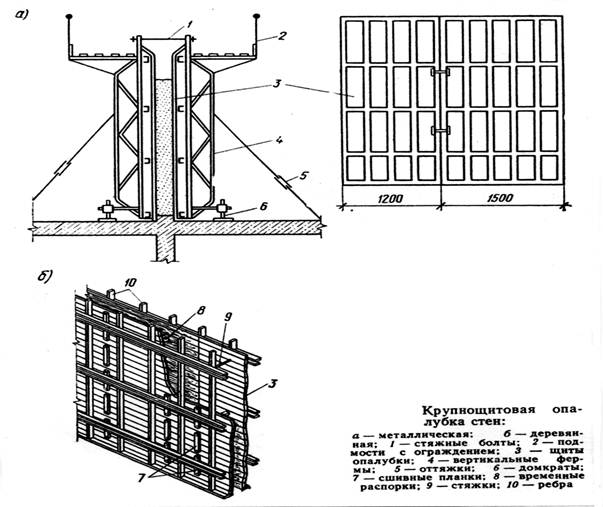

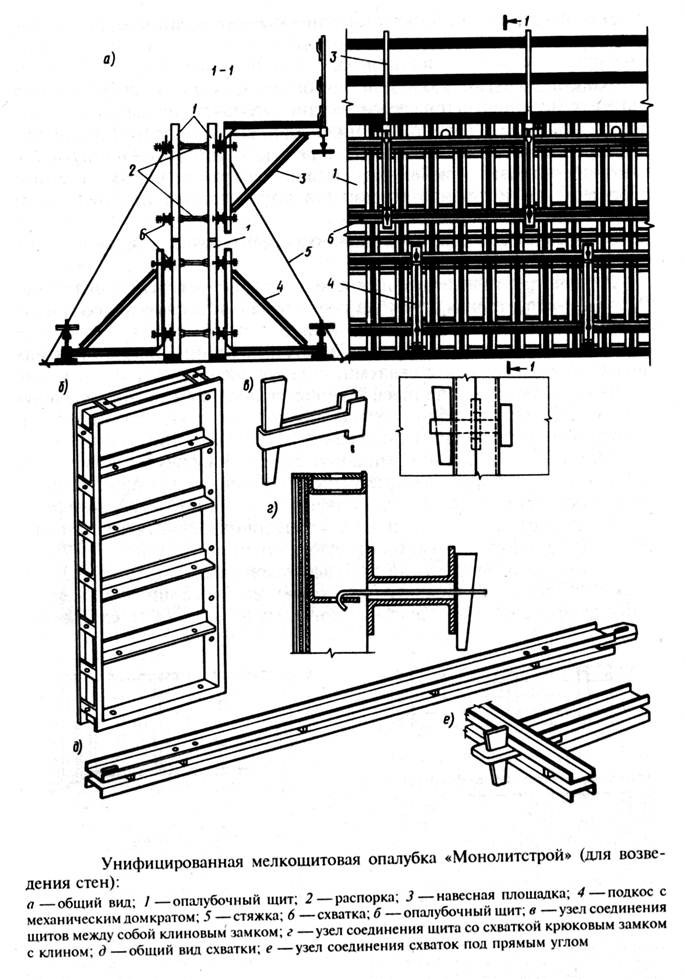

Крупнощитовая опалубка для монолитного бетонирования стен

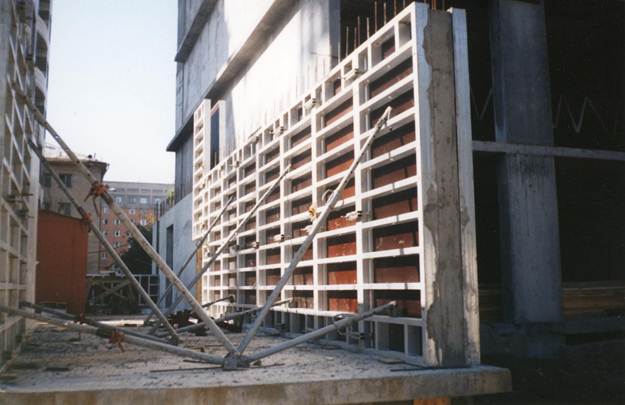

Крупнощитовая опалубка стен в проектном положении

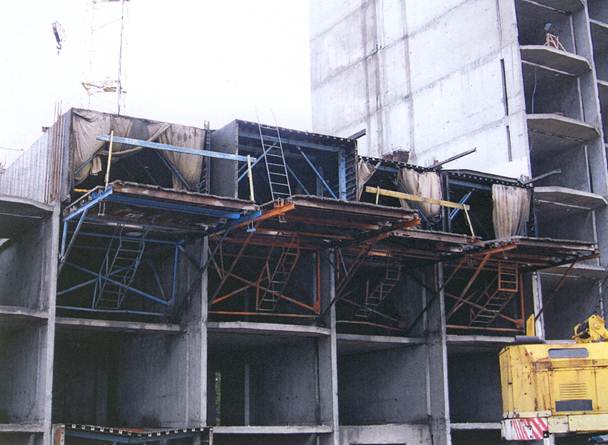

Собранная объёмная опалубка в проектном положении

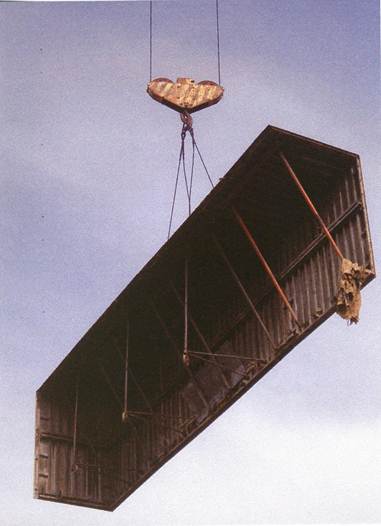

Половина щита объёмной опалубки (подача башенным краном к месту установки на здание).
