Форсажные камеры сгорания

Л.14.

=============================================

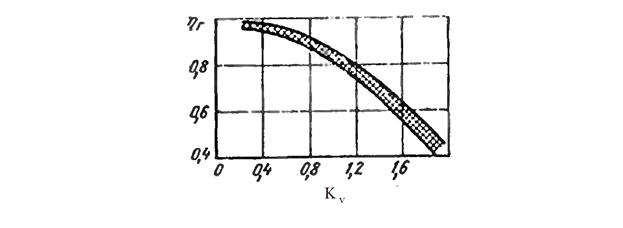

Полнотная характеристика. Зависимость полноты сгорания от a или от параметра форсировки(отношение времени протекания химической реакции к времени пребывания в КС).

Характеристика полноты по химическому составу – зависимость h_Г = f (a).

Рис.7.9. Неравномерность поля температуры на выходе КС; а – окружная неравномерность, б – радиальная неравномерность.

Требования к ФКС.

- по полноте h_ф=0,95 – 0,97;

- по устойчивости a_min=0,7 – 0,9, a_max=2 – 2,5;

- по потерям давления s_ф=0,9 – 0,94.

- по однородности поля температур требований нет.

Рис.7.10. Схема форсажной камеры сгорания.
