Сущность системы охлаждения холодной водой

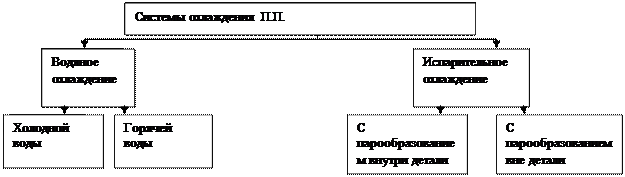

Классификация систем охлаждения и их сущность

Назначение систем охлаждения п.п.

охлаждение необходимо:

1. Для соблюдения необходимого температурного режима в процессе производства продукции

2. Для отвода тепла от стенок деталей, поддерживая их температуру в пределах, обеспечивающих сохранение прочности деталей

В первом случае вода играет основную роль. Во втором случае основную роль играет соблюдение правил работы, предупреждение аварий.

Фактически все эти системы охлаждения являются системами водяного охлаждения, поскольку тепло непосредственно от стенки отводит вода.

Кроме того, в определенных условиях достаточно воздушного охлаждения или же необходимо применять высокотемпературные теплоносители (когда вода не может обеспечить стойкость охлаждаемых объектов).

Вид охлаждения объектов определяется величиной теплового напряжения, кдж/м²ч

Таблица 5

Величина теплового напряжения	Вид охлаждения
До 500	Воздушное
500-10000	водяное холодной или горячей водой
10000-200000	Испарительное охлаждение с естественной или принудительной циркуляцией
Более 200000	Вода не может обеспечить стойкость охлаждаемых объектов, поэтому воду необходимо заменить на более высокотемпературный теплоноситель втт (расплав смеси нитритов и нитратов, раствор эвтектической смеси калиевых и натриевых солей и т.д.)

Достоинства. Недостатки.

водяное охлаждение холодной водой осуществляется путем отбора тепла от нагретых стенок водой, циркулирующей в полостях охлаждаемого объекта.

Вода нагревается до температуры 35-50 градусов, а затем поступает на охлаждение или сбрасывается

Схема охлаждения холодной водой

25-35^ос 35-50^ос

охлаждаемый

объект потери

нс оу

расход охлаждающей воды зависит от ее качества, конструкции охлаждаемых элементов, системы водоснабжения.

10. Сущность системы охлаждения горячей водой. Условия применения. Достоинства. Недостатки.

11. Сущность систем испарительного охлаждения. Условия применения. Достоинства. Недостатки
