Инерционные пылеуловители

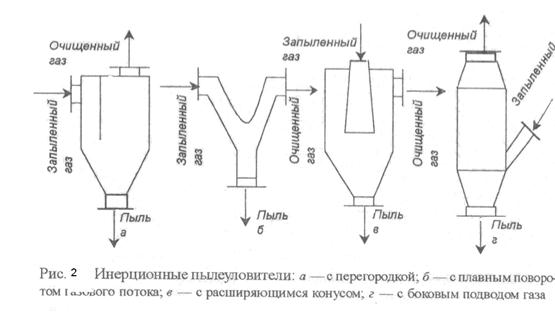

При изменении направления движения газового потока частицы пыли под воздействием инерционной силы стремятся двигаться в прежнем направлении и после поворота потока газов выпадут в бункер (см. Рис.2). Скорость газа в аппарате в среднем 1 м/с, степень улавливания 65-89% для частиц размером 20-30 мкм, гидравлическое сопротивление аппарата 150-390 Па. Инерционные пылеуловители широко используют в черной и цветной металлургии.

Жалюзийные аппараты (рис.3)

Имеют решетку из рядов пластин и колец. Скорость газа перед решеткой 15 м/с, сопротивление аппарата 100-500 Па для частиц размером более 20 мкм. Недостатком этих устройств является большой износ корпуса.

Рис.3 Жалюзийный пылеуловитель: 1 – корпус; 2- решётка

Циклоны (наиболее распространённые аппараты) представлены на рис.4,5,6.

Достоинства циклонов:

1) отсутствие движущихся частей;

2) надёжность при температурах до 500 ⁰С;

3) возможность улавливания абразивных материалов;

4) улавливание пыли в сухом виде;

5) практически постоянное гидравлическое сопротивление;

6) работа при высоких давлениях газов;

7) постота изготовления;

8) высокая эффективность очистки

Недостатки циклонов:

1) высокое гидравлическое сопротивление (1250-1500 Па);

2) плохое улавливание частиц с размером менее 5 мкм;

3) невозможность улавливания для очистки газов от мелких загрязнений.

Разные способы подвода газа к аппарату и конструкции подводов приведены на рис.4.

Принцип работы циклона показан на рис.5.

Эффективность улавливания частиц пыли в циклоне прямо пропорциональна скорости газов в степени ½ и обратно пропорциональна диаметру аппарата в степени ½.

По производительности и степени очистки циклоны делят на:

- высокоэффективные (конические);

- высокопроизводительные (цилиндрические)

-одиночные;

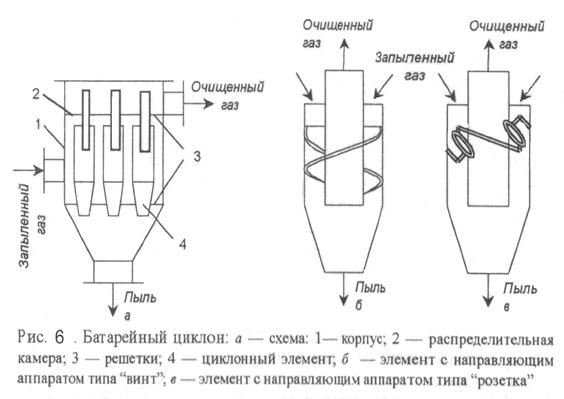

- групповые (рис.6)- используют при больших расходах очищаемых газов;

- батарейные (объединение мультициклонов с диаметром 100-250 мм в группу).
