Физические основы метода

Капиллярный метод неразрушающего контроля основан на капиллярном проникновении индикаторной жидкости (пенетранта) в поверхностные дефекты (трещины, поры и пр.) с последующей регистрацией индикаторных следов визуальным способом или с помощью преобразователя.

Пенетрантом (пенетрант от английского penetrate - проникать) называют капиллярный дефектоскопический материал, обладающий способностью проникать в несплошности объекта контроля и индицировать эти несплошности. Пенетранты содержат красящие вещества (цветной метод) или люминесцирующие добавки (люминесцентный метод), или их комбинацию. Добавки позволяют отличать пропитанную этими веществами область слоя проявителя над трещиной от основного (чаще всего белого) сплошного без дефектов материала объекта (фон). В качестве пенетранта применяют органические люминофоры - вещества, дающие яркое собственное свечение под действием ультрафиолетовых лучей, а также различные красители.

Необходимым условием надежного выявления капиллярным методом дефектов, имеющих выход на поверхность объекта, является относительная их незагрязнённость посторонними веществами, а также глубина распространения, значительно превышающая ширину их раскрытия (минимум 10/1).

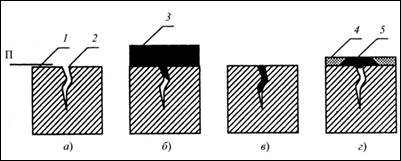

Основные принцыпы капиллярного контроля представлены на рис. 4.1, где схематически изображена деталь 1 с дефектом 2, имеющим выход на поверхность П. Чтобы выявить дефект (трещину), на поверхность П детали наносится индикаторная жидкость (пенетрант) 3, которая заполняет трещину под действием капиллярных сил (рис. 1, б).

Рис. 4.1. Последовательность операций при капиллярной дефектоскопии:

a - дефект в изделии; б - нанесение пенетранта; в - удаление пенетранта с поверхности П; г - нанесение проявителя и проявление (1 - изделие; 2 - дефект; 3 - пенетрант; 4 - проявитель; 5 - след дефекта)
