Геометрические данные

м футы

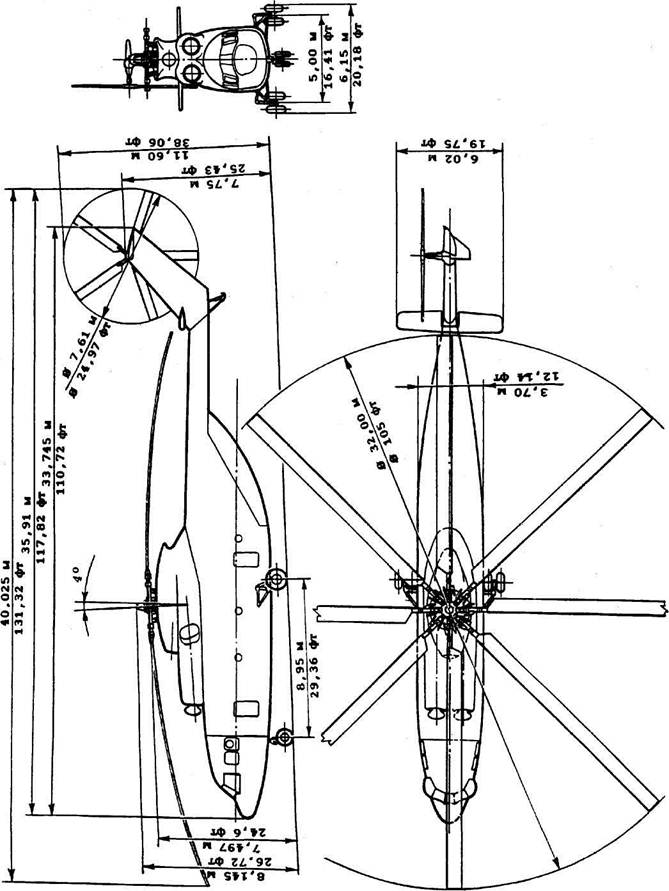

Габаритные размеры вертолета:

- длина с вращающимися

несущим и рулевым винтами................................................. 40,025 131,32

- длина без несущего винта.......................................................... 35,91 117,82

- длина без несущего и рулевого

винтов............................................................................................ 33,745 110,72

- *высота с установленным

рулевым винтом на стоянке......................................................... 11,6 38,06

- *высота до токосъемника

несущего винта............................................................................. 8,145 26,72

- *высота до оси рулевого винта................................................... 7,75 25,43

- ширина фюзеляжа.......................................................................... 3,70 12,14

- диаметр несущего винта............................................................ 32,00 105,00

- диаметр рулевого винта............................................................... 7,61 24,97

*Клиренс (расстояние от земли до нижней
точки фюзеляжа) при стояночном
положении вертолета...................................................................................... 0,47 1,54

Габаритные размеры грузовой кабины:

- длина по грузовому полу............................................................ 12,08 39,63

- длина с учетом грузового трапа................................................ 15,15 49,71

- высота:

- максимальная (по шп.17)...................................................... 3,167 10,39

минимальная (по шп.З)........................................................... 2,91 9,55

- ширина (по грузовому полу)......................................................... 3,25 10,66

- полезная площадь:

- по грузовому полу.............................................................. 39,26 м² 422,46кв.фута

- с учетом грузового трапа.................................................. 49,24 м² 529,91кв.фута

- полезный объем (по грузовому

полу).......................................................................................... 118,96 м³ 4199,8куб.фута

Габаритные размеры шасси вертолета:

- колея шасси........................................................................................ 5,0 16,4

- база шасси........................................................................................ 8,95 29,36

- размер колес шасси:

- передней.............................................................................. 900x300 35,46x11,82

мм дюйма

- основных опор.................................................................. 1120x450 44,33x17,73

мм дюйма

"При нормальной взлетной массе 49600 кг /109368 фунтов.

Основные геометрические данные

Габаритные размеры дверей и люка грузовой кабины:	м	футы
передняя дверь грузовой кабины
ширина		5,87
высота	1,79	2,95
площадь	1,61м^2.	17,32кв.фута
задние двери грузовой кабины:
ширина	0,738	2,42
высота	1,59	5,22
площадь	1,17м^2	12,63кв.фута
грузовой люк:
ширина	3,25	10,66
высота	3,9	12,8
площадь	12,68м^2	136,45 кв. фута

Высота порогов дверей и люка грузовой кабины над уровнем земли:
-при массе вертолета 36000 кг / 79380 фунтов:
-высота порога грузового люка при максимальной взлетной массе вертолета 56000кг/123480 фунтов:	1,2	3,94
-высота порога передней двери	1,54	5,05
-высота порога задних дверей	1,16	3,81
