Промежуточный редуктор
|
|
|
|
Выключатель системы
Пульт N2 бортинженера
Кабели межблочных соединений
Распределительная коробка
Коммутационные панели
2. Модули-усилители сигнала
температуры
4. Опора хвостового вала с
термопарой
5. Кабели соединения термопар с
коммутационными панелями
8. Переключатель контроля
температуры подшипников по
опорам хвостового вала
10. Табло сигнализации ПЕРЕГРЕВ
ПОДШИПНИКА
11. Кнопка сброса сигнала ПЕРЕГРЕВ
ПОДШИПНИКА
12. Светодиоды сигнализации
готовности системы
13. Светодиоды сигнализации
ПЕРЕГРЕВ ПОДШИПНИКА
Размещение системы контроля температуры подшипников хвостового вала
ТОРМОЗ НЕСУЩЕГО ВИНТА (НВ)
Тормоз НВ обеспечивает ускоренную (за 12-15 секунд) остановку несущего винта после выключения двигателей, а также торможение трансмиссии во время стоянки вертолета.

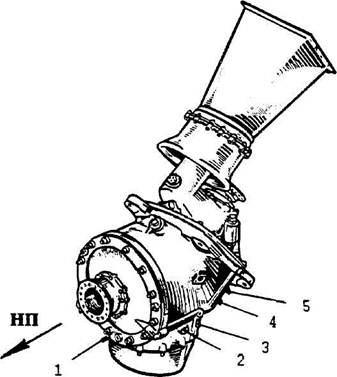

Промежуточный редуктор двухступенчатый, шестеренчатый осуществляет изменение направления оси хвостового вала на угол 44° и передачу крутящего момента от главного редуктора к хвостовому редуктору. Передача осуществляется без изменения числа оборотов.
Промежуточный редуктор крепится к нервюре наклонной балки за лапы с помощью четырех болтов. Смазка трущихся деталей и их охлаждение обеспечивается масляной системой редуктора.
Редуктор оборудован датчиками температуры и падения давления, сигнализатором падения давления, сигнализатором стружки и масломерным стеклом.
|
|
|
|
|
|
