Регулирование давления

Управление СКВ

Размещение СКВ

Заслонка с электромеханизмом

Эжектор

Датчик расхода воздуха

Воздухо-воздушный радиатор

Регулирующая заслонка

Сигнализатор температуры

Регулятор избыточного давления

Двигатель

Сигнализатор давления

Перекрывная заслонка

Прибор вычисления расхода воздуха

Измерительный комплекс давления

Сигнализатор оборотов

Блок управления

Блок агрегатов

Обратный клапан

Электровентилятор

Внутрикабинный термометр

Приемник температуры

Ручная заслонка

Блок согласования

19. Блок управления автоматического
регулятора температуры

Схема принципиальная системы кондиционирования воздуха

Основные агрегаты системы размещены в отсеке СКВ под полом кабины экипажа с левой стороны, между шпангоутами ЗН и 5Н. Агрегаты подачи воздуха находятся в двигательном отсеке на потолке грузовой кабины в районе шпангоута 5.

Магистральные трубопроводы проложены под полом кабин, трубопроводы отбора воздуха -в двигательном отсеке.

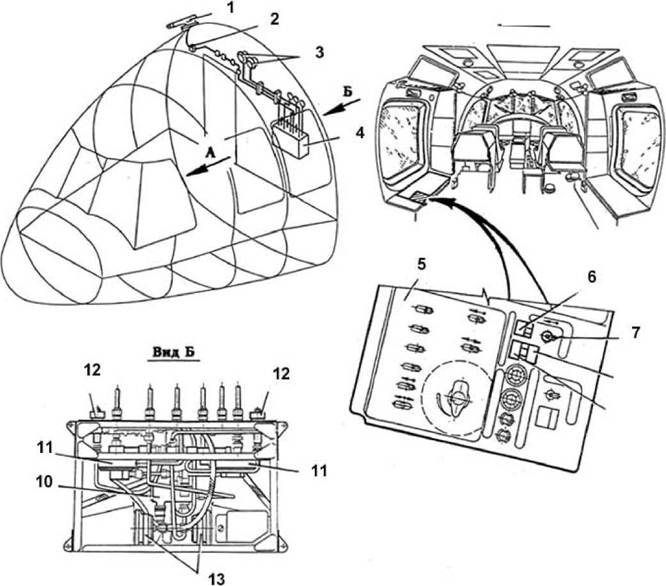

Управление системой кондиционирования воздуха осуществляется со специального щитка, расположенного на левом пульте бортинженера.

Вертолет оборудован системой регулирования давления (СРД), которая обеспечивает автоматическое поддержание требуемого избыточного давления, определяемого величиной постоянного перепада - превышение давления в гермокабине над полным давлением встречного потока воздуха. Полное воздушное давление воспринимается приемником воздушного давления типа ППД-1М (правый приемник).

В конструкции системы регулирования давления имеются устройства, не допускающие возникновения обратного перепада давлений и перенаддува гермокабины, т.е. повышения давления в ней более, чем на 850 мм. водяного столба (34 дюйма водяного столба) выше статического давления окружающей среды.

Основные технические данные

Избыточное давление в гермокабине по отношению к полному давлению при расходе воздуха 500-1660 кг/ч (1111-3664 фунтов в час)	50-200 мм. водяного столба (8-10 дюйма водяного столба)
Максимальное избыточное давление	0.085 кгс/см2(1,2 фунт-сила на квадратный дюйм).
Максимальный обратный перепад давления	0.02 кгс/см2 (0,28 фунт-сила на квадратный дюйм)
Напряжение питания по постоянному току	27+2,7 В
Потребляемая электрическая мощность	не более 35 Вт

Вид А
