Лекция 18

Проектирование гидротехнических сооружений

1. Разбивка плотины

На основе гидрологических, гидрогеологических, геодезических и других изысканий на крупномасштабном топографическом плане балки или речки намечают ось – створ плотины. В соответствии и техническими условиями задают отметку и ширину гребня, а также уклоны сухого и мокрого откосов плотины.

По этим данным и горизонталям плана намечают границы гребня и основание тела плотины, водосбросные каналы и другие элементы плотины.

В натуру переносят и закрепляют кольями и столбами створ и другие сооружения плотины.

На примере: на плане балки намечена ось плотины АВ. Необходимо обозначить на плане контуры гребня и основания тела плотины и подготовить геодезические. данные для разбивки тела плотины на местности. Ширина плотины по гребню в данном случае 8 м, проектная отметка гребня Н_гр = 133 м.

Уклон сухого откоса 1: m = 1: 2 (заложение m = 2), мокрого - m = 3.

Угловые точки гребня а, б, в, г на плане найдены интерполированием между 132 и 134 горизонталями по отметкам этих точек, равным отметке гребня по его ширине. Соединив точки А, а, б, В, в, г прямыми, обозначим контур гребня.

Для обозначения контура основания тела плотины намечаем сначала точки 1, 2, 3, 4 и т.д. пересечения оси плотины горизонталями, от которых в обе стороны от оси по перпендикуляру в масштабе плана откладываем расстояния, вычисленные по формуле:

где m₁ и m₂ – заложение сухого и мокрого откосов;

b – ширина гребня.

При значительном продольном уклоне балки для вычисления расстояния от оси до границы контура основания вводится поправка за счет n = 1: i

Полученные в результате точки обозначат ломанный контур тела плотины в плане.

Разбивки плотины начинают с выноса в натуру ее оси, от которой затем разбивают контур основания тела и другие ее элементы.

Начальные точки оси плотины можно вынести в натуру полярным способом или способом перпендикуляра от опорных точек с известными координатами или створных линий, опирающихся на точки теодолитного хода. При этом координаты створных точек берутся из ведомости координат, а координаты осевых точек плотины (А и В) снимаются с плана с учетом деформации бумаги. Затем рассчитываются расстояния и углы, которые необходимо отложить на местности (решая обратную геодезическую задачу). По створу линии АВ в противоположных направлениях закрепляют дополнительные контрольные точки М и N. Точки 1, 2, 3 и т.д. по оси каждый на местности по горизон??????? отрезков 1-2, 2-3 и т.д. взятым с топогр. плана при помощи ватерпаса с отвесом, или мерной лентой по наклонным длинам этих отрезков, полученных по формуле Д = .

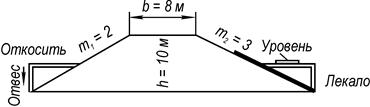

От осевых точек 1,2, 3, 4… по перпендикуляру к оси лентой откладывают отрезки и ; и и закрепляют колышками контурные точки и , и …. основания плотины. После снятия растительного слоя от этих точек отсыпают тело плотины. Уклоны откосов при этом контролируют откосниками и лекалами.

Картинку заменить
