Масивно-котрфорсні греблі

В цих греблях напірна грань представляє собою масивні консолі – оголовки контрфорсів. Контрфорси – це вертикальні стіни, які сприймають на себе навантаження від оголовків і передають їх на основу.

Масивно-контрфорсні греблі при висоті понад 60…80 м дають економію бетону 20…40 %. Їх висота досягає 125 м.

Форми контрфорсів та їх оголовків	Криволінійна форма головка найбільш довершена по відношенню до розподілу напружень в горизонтальних перерізах від тиску води – в основному, ці напруження стискаючі. В полігональнихоголовках в межах консолі можуть виникати незначні розтягуючі напруження. В плоских оголовках в межах консолі розтягуючі напруження виникають обов’язково, що потребує, з метою уникнення тріщин, армування бетону. З точки зору виробництва найбільш простішими є плоскі оголовки. В оголовках високих гребель влаштовується дренаж у вигляді перфорованих труб. Зонування бетону таке ж саме як і для гравітаційних гребель. Бетон повинен бути міцним, водонепроникним та морозостійким.

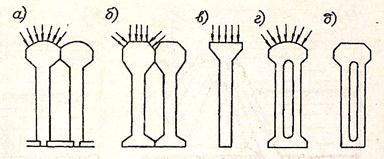

а – криволінійна; б) – полігональна; в) – плоска; г) – кругова; д) - полігональна Контрфорси бувають суцільними (одиночними) – а), б), в) і пустотілими (парними або здвоєними) – г), д). Суцільні одиночні контрфорси розташовуються по осі з кроком на більше 15…18 м, при їх товщині 3…8 м. Ущільнення швів між контрфорсами аналогічне як у гравітаційних греблях. Основні ущільнення – листи гуми або нержавіючого металу, додаткові – бітумні шпонки. Пустотілі контрфорси допускають відстань до 22…26 м, що дає можливість зменшити кількість швів, які є слабким місцем конструкції. Пустотілі контрфорси краще, ніж суцільні, чинять опір дії бокових зусиль, особливо сейсмічних. Виготовлення таких контрфорсів є більш складним Форма напірної грані оголовків може бути криволінійною (круговою), полігональною або плоскою.
Греблі можуть бути глухими та водозливними
Кіровська (Росія) висотою 75,5 м,)	Анчіпа (Італія) висотою 100 м,	Лас-Віргенес (Мексіка) висотою 47,6 м,
