Регістри зсуву
|
|
|
|
Регістри зсуву організовують зрушення двійкового числа, що зберігається, вліво або вправо одночасно за всіма розрядами. Введення чисел в регістр зсуву проводиться в послідовному або паралельному коді. На рис. 3 показаний регістр зсуву, що зрушує інформацію вправо

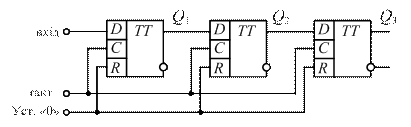

Рисунок 3 – Регістр зсуву, що зрушує вправо
Часова діаграма цього регістра наведена на рис. 4. З неї видно, що спочатку всі тригери регістра встановлюються в нульовий стан. Потім по входу Д в перший тригер заноситься 1, яка за кожним тактом переноситься в сусідній справа тригер.
Рисунок 4 – Часова діаграма регістра зсуву
|
|
|
|
