Автоматична випробувальна машина мод. СІ1-Б

Автомат СІ1-Б, випускається Сімферопольським механічним заводом і відноситься до машин з загальним повітряним розподілювачем. Випробування здійснюються за допомогою стисненого повітря, що подається в середину банки, яка розміщена в патроні (Рис.26.1,г). Контрольний об’єм з’єднується з давачем мембранного типу, і дальше через підсилюючий пристрій перетворений імпульс керує електромагнітним бракуючим пристроєм.

Робоче колесо автомата є одночасно ведомою шестернею і по торцевій поверхні закріплено 36 випробувальних патронів для банок. Розподілювач повітря представляє собою дві пари плоских дисків - золотників.

Одна з них з’єднує банку з вакуумним ресивером, джерелом стисненого повітря і атмосферою, друга з’єднує контрольний об’єм патрона з давачем і атмосферою.

Колесо вільно нанизане на нерухому вісь, змонтовану на стійках станини. Банки подаються до патронів (Рис.26.2) по лотку 1, і приймальною зірочкою 2 банка 3 встановлюється перед патроном 4. В корпусі патрона 4 (Рис. 26.3) встановлена вкладка 5.

Рис.26.2. Автоматична випробувальна машина мод. СІ1-Б

Через отвір в центрі тарілки повітря по трубці 25 і шлангу 7 поступає в банку; з патрона по трубці 15 повітря поступає до правого золотникового пристрою і потім в кінці випробовування з’єднується з мембраною (Рис.26.4).

Рис.26.3. Корпус випробовувального патрона машини мод. СІ1-Б

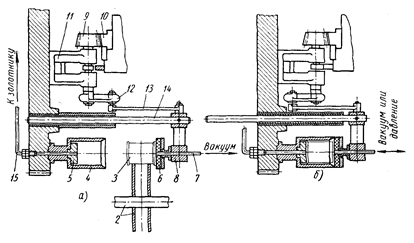

Рис.26.4 Випробовувальний патрон машини мод. СІ1-Б

Тарілка притискання 6, з вмонтованою гумовою шайбою, також має центральний отвір з’єднаний з трубкою 7, під’єднаною через золотники до ресивера стисненого і розрідженого повітря. Тарілка 6 разом з кронштейном 8 здійснює поступально - зворотній рух, подаючи банку, яка з’єднана з вакуум-ресивером і присмоктана до тарілки, в корпус патрона. Кронштейн 8 одночасно переміщає дві тарілки.

При зачепленні конічної шестерні 9 з непорушним зубчатим сектором 10 повертають важіль 11, передаючий рух через кривошип 12 і шатун 13 штоку 14, кронштейну 8 і тарілці 6.

Нерухомий правий диск 19, притиснутий до обертового диску 20 пружиною 21, посаджений на ступицю 22 колеса при допомозі шарового шарніра 23. Ці золотники з’єднують патрони з мембраною, а також з атмосферою.

Для зняття впливу зміни тиску в повітряній сітці автомата і можливих при цьому змін деформацій дна випробовуваних банок, а в зв’язку з цим і змін контрольного об’єму (між патроном і банкою), у кожному патроні змонтований запірний клапан 24.

В період випробовування автомата при роботі зі стисненим повітрям було встановлено, що наявність запірних клапанів 24 не впливає на чутливість тестера. Тому при серійному випуску автоматів СІ1-Б ці клапани не монтувались.

Рис.26.5. Давач випробовувального патрона машини мод. СІ1-Б

Ліва пара дисків - золотників 19 і 20 з’єднується через трубки 25 і 7 з тарілками 6, періодично під’єднує банку з вакуум-ресивером, атмосферою і ресивером стисненого повітря. Давач автомата виконаний у вигляді гофрованої мембрани 8 (Рис.26.5), припаяної до основи корпуса 9. Зверху до основи 4 прикріплюються сектори корпуса 9, які ограничуюють хід мембрани вверх. На корпусі 9 змонтовано контактний пристрій з важелем 7, розташованим на кронштейні 6.

Контактні пристрої, змонтовані на кришці корпуса, регулюються мікрометричними гвинтами 5. В автоматі встановлено два мембранних давачі.

При попаданні на зірку негерметичної банки (Рис.26.6) штовхач 1 переміщає штовхач 2 і 3, а останні штовхають вправо палець, змонтований на втулці; при цьому палець вийде з втулки настільки, що вдержить заскочку 6 і важіль 5 у відключеному стані. В результаті негерметична банка не буде затиснена важелем і викотиться по нижній напрямній 7 в течку для браку.

При подачі на зірку герметичної банки заскочка 6 своїм роликом опирається на серповидний кулачок 9 і затискає банку важелем 5. Таким чином, банка переноситься на верхній лоток 10. В момент розвантаження герметичної банки заскочка 6 віджимається кулачком і важіль 5 звільнює банку, яка вільно викочується.

Рис.26.6. Механіз відбракування машини мод. СІ1-Б

Шестерня 11, яка приводить вал механізму зірки, знаходиться в зачепленні через паразитну шестерню з шестернею вала запобіжною муфтою(Рис.26.7).

Рис.26.7. Кінематична схема автоматичної випробувальної машини мод. СІ1-Б

Електронний блок призначений для перетворення імпульсу, який одержується при розмиканні контактів мембрани, в командний сигнал електромагнітів. Він представляє собою два реле з контактами, які підключені у ланцюги обмотки електромагнітів. Якщо якорі електромагнітів підтягнені, в лоток направляються герметичні банки.

При розмиканні контактів мембрани, відповідними негерметичними банками, обмотки електромагнітів позбавляються струму і під дією пружин якоря переміщуються. Для прискорення дії електромагнітів вони мають обмежувальні обмотки.

Автомат працює таким чином: банки, які поступають по нахиленому лотку, захоплюються зірочкою 2 (Рис.26.2) і рухаються до одного з патронів обертового колеса до співпадання його з віссю. Коли в тарілці 6 утворюється вакуум (Рис.26.4), банка щільно прижимається рухомою тарілкою до вкладки 5. Між патроном і банкою утворюється кільцевий простір невеликого об’єму, який називається контрольним об’ємом, що заповнений повітрям атмосферного тиску. При подачі в банку стисненого повітря у випадку її негерметичності тиск в контрольному об’ємі збільшується. Період випробовування банки продовжується до тих пір, поки вона залишається затисненою між тарілкою 6, вкладкою 5 і патроном 4. Потім механізм замикання за допомогою пружини починає зворотній рух, а контакт банки з вакуум - ресивером дозволяє втримати її до наближення гнізда зірки відбракування і з’єднання її з атмосферою,

Коли конічна шестерня 9 ввійде в зачеплення з рейкою 10 і через системи важелів тарілка 6 виведе банку з патрона, то вона опиниться в одному з гнізд зірочки браку. Герметична банка або її присутність на патроні не викликає зміни мембрани в датчику, штовхач магнітів залишається в нерухомому стані, і важелі зірочки вдержують банку до її виходу на верхній лоток придатних банок.

Негерметична банка викликає зміну тиску в контрольній порожнині патрона, при цьому мембрана датчика прогнеться, контакти електронного пристрою будуть розімкнені і електромагніти зірочки браку залишаться без струму. При цьому під дією пружин переміститься повзун і виступаючі пальці повернуть важіль 5 (Рис.26.6), який утримує банку. В цей момент, коли зірочка підведе банку до нижнього лотка, банка легко викотиться по лотку для браку.
