Супутникові канали зв'язку

Радіорелейні канали зв'язку

Типи безпровідних каналів зв’язку

Ліцензування електромагнітного спектру

Електромагнітні хвилі поширюються у всіх напрямках на значні відстані і долають численні завади, такі як, наприклад, стіни будинків. Тому, використання електромагнітного спектру потребує централізованого регулювання. В кожній країні є спеціальний державний орган, який видає ліцензії операторам зв'язку на використання певної частини спектру, що є достатньою для передачі інформації за певною технологією. Ліцензія видається на певну територію, в межах якої оператор використовує монопольно закріплений за ним діапазон частот.

Частотними діапазонами для міжнародного використання без ліцензування є 900 Мгц, 2,4 Ггц та 5 Ггц.

Ці діапазони відведено для промислових товарів безпровідного зв'язку загального призначення, наприклад для пристроїв блокування дверей автомобілів, наукових і медичних пристроїв. Відповідно до призначення ці діапазони отримали назву ISM-діапазонів (Industrial, Scientifiс, Medical — промисловість, наука, медицина).

Найбільш зайнятим є діапазон 900 Мгц. Це і зрозуміло, бо низькочастотна техніка завжди була дешевшою. Сьогодні активно освоюється діапазон 2,4 Ггц, наприклад, в технологіях Bluetooth та діапазон 5 Ггц.

Обов'язковою умовою тут є обмеження максимальної потужності переданих сигналів, що передаються на рівні 1 Вт. Це обмежує радіус дії пристроїв, щоб їх сигнали не стали завадами для інших користувачів, які, можливо, працюють в тому ж діапазоні частот в інших районах міста.

Для зменшення взаємного впливу пристроїв, які працюють в ISM-діапазонах розробляються і втілюються спеціальні методи кодування.

Радіорелейні канали зв'язку складаються з послідовності станцій, що є ретрансляторами. Зв'язок здійснюється в межах прямої видимості, відстань між сусідніми станціями - до 50 км. Цифрові радіорелейні лінії зв'язку застосовують як регіональні чи місцеві системи зв'язку та передачі даних, а також для зв'язку між базовими станціями мобільного зв'язку.

В супутникових системах використовуються антени СВЧ-діапазону частот для прийому радіосигналів від наземних станцій і ретрансляції цих сигналів назад до наземних станцій. В супутникових мережах використовуються три основні типи супутників, які знаходяться на геостаціонарних орбітах, середніх або низьких орбітах. Супутники запускаються, як правило, групами. Рознесені один від одного вони можуть забезпечити обхват майже всієї поверхні Землі.

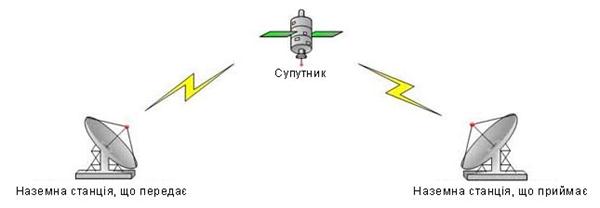

Рис. 4.13. Супутниковий канал передачі даних.

Супутниковий зв'язок доцільно використовувати для організації каналу зв'язку між станціями, що розташовані на дуже великих відстанях, і можливості обслуговування абонентів у важкодоступних місцях.

Пропускна здатність є високою – кілька десятків Мбіт/c.
