Амперметри та вольтметри електродинамічної та феродинамічної систем

В електродинамічних міліамперметрах, які призначені для вимірювання струмів до 0,5 А, застосовують схему послідовного з'єднання рухомої 2 і нерухомої 1 котушок (рис. 4.5.а). При цьому через дві котушки протікає один і той же струм, кут й рівняння перетворення приймає вид

(4.17)

а)

б)

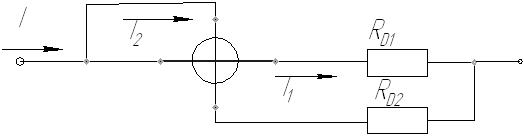

Рисунок 4.5. Схема електродинамічних амперметрів.

В амперметрах на струмі понад 0,5 А рухома та нерухома котушки включаються паралельно (рис.4.5 б). Опори й підібрані так, щоб струм І₂ не перевищував допустимого значення. У цій схемі ; , тоді рівняння перетворення приймає вид

(4.18)

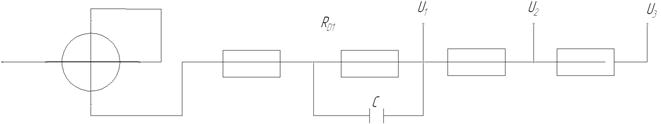

Схема електродинамічного вольтметра уявляє собою послідовне з'єднання нерухомої і рухомої котушок та додаткового резистору із манганіну (рис. 4.6.)

Рисунок 4.6. Схема електродинамічного вольтметра

Зміна опору додаткового резистору може отримати різні межі вимірювання. Струм через котушки механізму визначається співвідношенням , - повний опір послідовного з'єднання котушок та додаткового резистору. Підставивши вираз для І у (4.15), отримаємо

(4.19)

На покази електродинамічних амперметрів та вольтметрів впливають температура навколишнього середовища, частота струму, зовнішні магнітні поля.

Основна область застосування феродинамічних амперметрів та вольтметрів – вимірювання у колах змінного струму промислової частоти в умовах механічних впливів (вібрації, ударів) при класі точності приладів 1,5-2,5.
