Характеристика динамічного насоса



Характеристика динамічного насоса – це графічні залежності напору, потужності і ККД від подачі при постійній частоті обертання робочого колеса і роботі насоса на воді. Характеристика насоса – документ, яким завод-виробник забезпечує свій виріб. Схема стендової установки для зняття характеристики динамічного насоса приведена на рис.2.12. Подачу змінюють шляхом дроселювання потоку рідини засувкою на виході насоса.



Н – насос; МВ – мановакуумметр; МОМ – моментомір;
Д – електродвигун; Т – тахометр; М – манометр; В – витратомір



Рисунок 2.12 – Схема стендової установки для зняття характеристики динамічного насоса



Запускають стендову установку при повністю закритій засувці на виході насоса (при подачі Q=0). Напір насоса на цьому режимі буде

, (2.23)

де – тиск (по манометру) на виході насоса;

– тиск (по мановакуумметру) на вході насоса;

– густина води (= 1000);

– прискорення вільного падіння.

Споживана насосом потужність (при Q=0) обумовлена циркуляційними потоками в проточній частині машини і особливо в робочому колесі, дисковим тертям, механічним тертям в ущільненнях і підшипниках вала. На цьому режимі h=0.

Наступне значення основних параметрів отримаємо, привідкрив-ши засувку на виході насоса. При подачі напір насоса буде

. (2.24)

Потужність насоса

, (2.25)

де

.

Корисна потужність

, (2.26)

а ККД

. (2.27)

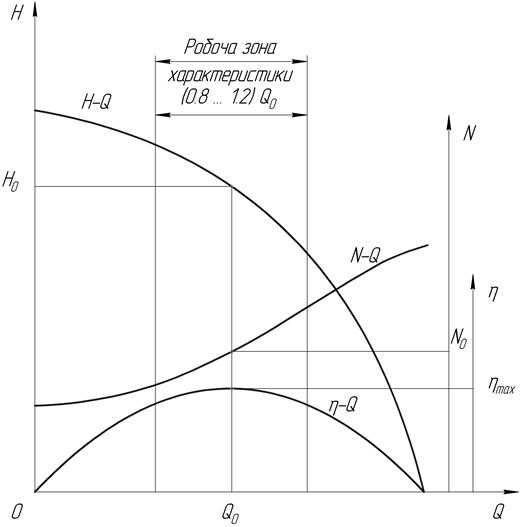

На 8...10 режимах роботи стендової установки (від =0 до =) отримаємо відповідні значення основних параметрів насоса. З’єднавши отримані точки плавними лініями (рис.2.13) отримаємо залежності:

– H-Q – напірна характеристика насоса;

– N-Q – характеристика потужності;

– h-Q – характеристика ККД;

Режим роботи насоса при максимальному ККД називається оптимальним. Слід зазначити, що представлені в довідниках значення подачі, напору, потужності і ККД відносяться саме до оптимального режиму. Зона (0,8...1,2), в межах якої рекомендується експлуатувати динамічні насоси, називається робочою частиною характеристики (в цій зоні ККД близький до максимального значення).

З характеристики насоса для кожного значення подачі знаходимо величину напору, потужності і ККД.





Н-Q – напірна характеристика;

N-Q – характеристика потужності;

η-Q – характеристика ККД



Рисунок 2.13 – Характеристика відцентрового насоса
