Регулювання зміною частоти обертання вала машини

В тих випадках, коли є можливість змінювати частоту обертання вала двигуна, що приводить в рух відцентрову машину, доцільно регулювати подачу зміною частоти обертання.

Нехай відцентрова машина працює при частоті обертання n₁, n₂, n₃, причому n₁<n₂<n₃. Приведемо характеристики цієї машини при вказаних частотах обертання і характеристику трубопроводу (рис.2.26). Точки перетину характеристик Н=f(Q) машини з характеристикою трубопроводу (точки А₁, А₂, А₃) визначають режими роботи установки при різних частотах обертання. З графіка видно, що змінюючи частоту обертання, можна отримати різні подачі і напори, причому із збільшенням частоти обертання подача і напір збільшуються. Потужність на валу і ККД можуть бути визначені з кривих потужності і ККД при вказаній частоті обертання за значеннями подачі (на графіку це показано для частоти обертання n₃). Даний спосіб регулювання най- вигідніший.

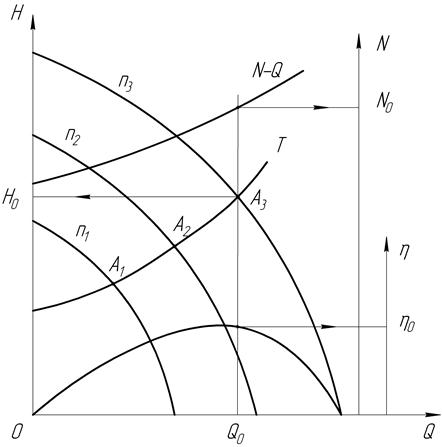

Рисунок 2.26 – Графік регулювання відцентрової машини
зміною частоти обертання
