Мультивибратор

Схема и принцип действия.

Это генератор прямоугольных импульсов, используют в ЭВМ, в качестве тактового генератора. Если в Т.Ш. ввести времязадающую цепь, состоящую из резистора и конденсатора, то получим мультивибратор. Управляющим напряжением является напряжение на конденсаторе.

Следовательно, Т.Ш. будет переключаться всякий раз, когда напряжение на конденсаторе равны напряжению на резисторе R₁.

Пусть Т.Ш. находится в режиме положительного насыщения: .

Под действием выходного напряжения конденсатор заряжается, контур тока заряжен. Выходной зажим резистор R —> конденсатор С —> корпус —> корпус —> выход О.У. —> выходной зажим.

Напряжение на конденсаторе возрастает, когда напряжение становится = напряжению на резисторе R₁, в котором в свою очередь………….

, то Т.Ш. изменяет свое состояние на противоположное и выходное напряжение становится равным .

Под действием этого напряжения, конденсатор разряжается и затем перезаряжается, контур тока перезарядки: верхняя обкладка конденсатора —> R —> выход О.У. —> корпус —> корпус —> нижняя обкладка конденсатора —> верхняя………..

Когда напряжение на конденсаторе станет равным напряжению включения Т.Ш., то Т.Ш. вновь изменяет свое состояние на противоположное и начинается перезарядка конденсатора. Далее процессы повторяются.

Принцип действия легко рисовать временными графиками:

В данном мультивибраторе, поскольку контур зарядки и перезарядки один и тот же длительность импульса равна длительности паузы:

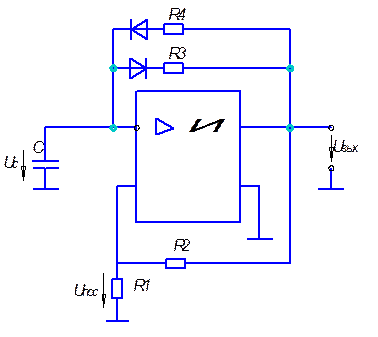

Скважность: , такой мультивибратор называют симметричным, что бы получить мультивибратор со скважностью отличной от U (не симметричной) необходимо цепи зарядки и разрядки конденсатора разделить. Наиболее часто это производят следующим образом: .
