Інтегратори

Інтегрування електричних сигналів здійснюється електронними вузлами, в яких негативний зворотний зв'язок вводиться за допомогою електричних кіл з ємностями. Такі вузли називаються інтеграторами. Схеми простих інтеграторів показані на рис. 8.18 і 8.20. Інтегратор (рис. 8.18) називається інвертуючим, а на (рис. 8.20) неінвертуючим.

В івертуючому інтеграторі так само як і в інвертуючому підсилювачі наявність негативного зворотного зв'язку призводить до того, що на обох входах ОП однакова напруга, а вхідна і вихідна напруга мають завжди протилежні полярності.

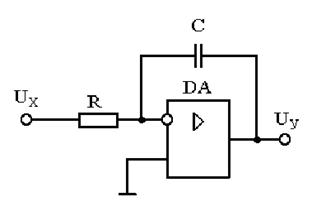

Рис.8.18.

Значення струму, що протікає через конденсатор, визначається виразом:
