Приклади кристалічних структур

Структура графіту (рис. 5.2). У деяких твердих тілах може одночасно існувати декілька видів зв’язку. Прикладом є шарувата структура графіту. Плоскі шари пов’язані один з одним ван-дер-ваальсовими силами, а в межах шару три валентні електрони кожного атома вуглецю утворюють гомеополярний зв’язок із сусідніми атомами, а четвертий електрон лишається вільним («сколективізується»), як у металах (тільки в межах одного шару).

Таким чином, в кристалах графіту існує зв’язок трьох видів: гомеополярний, металічний і ва-дер-ваальсовий.

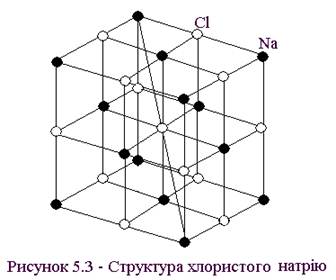

Структура хлористого натрію (рис. 5.3). Решітка – кубічна, гранецентрована. Аналогічну структуру мають кристали KBr, RbJ, PbS, AgBr, MgO.

Cтруктура хлористого цезію (рис. 5.4). Решітка – проста, кубічна. Структуру хлористого цезію можна уявитиу вигляді двох простих решіток, що зміщені одна відносно другої у напрямі [111] на половину довжини діагоналі куба, причому вузли однієї решітки зайняті іонами цезію, а вузли іншої – іонами хлору.
