Резонатор бегущей волны
Магнитронный резонатор Для ячейки магнитронного резонатора: .
Существуют резонаторы, в которых явление резонанса имеет место в режиме бегущей волны (свёрнутая в кольцо линия передачи её длина должна быть кратна числу ).
Элементы СВЧ трактов

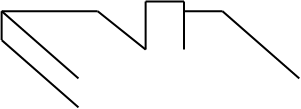

Волноводные тройники Н – плоскостное разветвление на эквивалентной схеме представляется параллельным соединением линий, так как продольные токи на широких стенках в месте соединения разветвляются на два направления.
2 3
W X W
4
2 3 W
W B W
2 3
Направление электрического вектора не меняется. В то же время, разветвление представляет собой неоднородность и, следовательно, здесь будут возбуждаться поля высших типов - реактивное сопротивление (Х), в зависимости от соотношения между и а в, может быть, индуктивного или ёмкостного характера. Т - образное разветвление в плоскости Е имеет то свойство, что при переходе энергии из плеча 1 в 2-3, фазы в них противоположны, но мощность делиться пополам (нагрузки согласованные). При подаче мощности в любое другое плечо, она в общем делиться не поровну за счёт неоднородности и, чтобы обеспечить симметрию, надо использовать либо диафрагмы, либо штыри, либо ступенчатые трансформаторы.
В
А Б
Г Из сравнения Н и Е тройников следует, что у Н – больше Р, а у Е шире полоса частот, но при этом они оба узкополосные.
Основные свойства волноводного тройника. 1. Если А и Б нагружены на одинаковые нагрузки (не обязательно согласованные), находящиеся на одинаковом расстоянии, то при подаче в Г мощность, которая делиться поровну между А и Б и не поступает в В, т.е. плечи В и Г развязаны.
2. Энергия из плеча В делиться между А и Б и поступает в противофазе. 3. Из плеча Г в плечи А, Б в фазе. 4. При возбуждении плеч А и Б в плече Г – сумма амплитуд, в плече В – разность. 5. При подключении к любым трём плечам согласованных нагрузок, четвёртое плечё также оказывается согласованным. Из-за реактивных полей, как и в тройниках, нужны согласующие элементы. *рассказать о волноводно - кольцевом мосте , тогда развязка до 60 дБ.
