В этом устройстве экранирующий диск делается длиной и больше и практически полностью устраняет затекание тока на внешнюю часть экрана, а плавный переход улучшает согласование с двухпроводной линией.

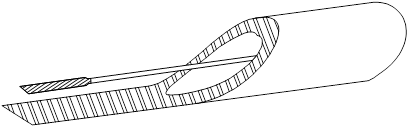

Другой вариант – за счет косого среза. Установлено, что если длина среза составляет длину волны и более, то затекания токов на наружную поверхность кабеля практически не наблюдается.
И в первом и во втором устройстве отношениевыбирается максимальным во всем используемом диапазоне.
На таких же принципах можно получить достаточно много конструкций и преимущества этих устройств перед всеми другими – широкая полоса пропускания, в пределах которой сохраняется согласование и симметрирование. Недостаток – большие размеры.
