Посадки

Посадка – характер соединения двух деталей, определяемый разностью их размеров до сборки.

Для образования посадок используют либо основное отверстие, либо основной вал.

Основной вал – вал, верхнее отклонение которого равно нулю: es = 0 → h.

Основное отверстие – отверстие, нижнее отклонение которого равно нулю: EI = 0 → H

Номинальный размер посадки – номинальный размер, общий для отверстия и вала, составляющих соединение.

Стандартом предусмотрены три группы посадок:

с натягом (N);

с зазором (S);

переходные (S/N).

Натяги и зазоры – характеристики посадки. К ним относится и допуск посадки.

Зазор (S) – разность между размерами отверстия и вала до сборки, если размер, отверстия больше размера вала.

Натяг (N) – разность между размерами вала и отверстия до сборки, если размер вала больше размера отверстия.

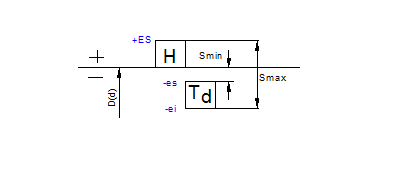

Посадка с зазором.

Ts = Smax – Smin = T_D + Td.

Smax = Dmax – dmin = ES – ei.

Smin = Dmin – dmax = EI– es.
