Различают непосредственные или прямые влияния – это помехи индуцируемые непосредственно электромагнитным полем влияющей цепи.

Кроме непосредственных влияний существенную роль могут оказывать косвенные влияния, которые в свою очередь подразделяются на:

· косвенные влияния от отражений

· косвенные влияния через 3-е цепи.

В ряде случаев косвенное влияние может превышать непосредственные влияния между цепями.

Влияние на дальнем конце линии - это влияние определяющееся суммарной мощностью помех непосредственных и косвенных действий на дальнем конце цепи подверженной влиянию.

Взаимные влияния между цепями принято характеризовать не абсолютными, а относительными величинами.

Вводят следующие понятия:

1. Переходное затухание на частоте w на ближнем конце линии А₀(w).

2. Переходное затухание на частоте w на дальнем конце линии А_L(w).

Защищенность на частоте w на дальнем конце линии А_З( w).

Графически переход помех можно представить в виде рисунка:

По характеру влияющего поля и конструкции цепи, подверженной влиянию различают систематические и случайные влияния.

Систематические вызываются помехами, законы распределения которых вдоль линии заранее известны. Эти влияния обусловлены взаимным расположением цепей и систематическими погрешностями технологии изготовления кабеля. Это погрешности отклонения диаметров проводников и изоляции от номинальных размеров в заданных технологических условиях.

Случайные влияния связаны со случайными неоднородностями линии по длине, которые проявляются хаотично и закон изменения которых заранее не известен. Характер изменения таких помех от длины линии при систематических и случайных влияниях имеет вид.

Результирующее электромагнитное влияние между цепями определяется суммой систематической и случайной составляющей.

Для уменьшения взаимных влияний проводится комплекс мероприятий в технологическом цикле изготовления кабеля. Ожесточаются допуски на разброс диаметров жил и изоляции, применяются дополнительные меры по экранированию цепей и их оптимальному взаимному расположению. На симметричных цепях в процессе строительно-монтажных работ выполняется скрещивание цепей, используются контура противосвязи. Все эти мероприятия в процессе строительно-монтажных работ имеют общее назначение комплекс симметрирования цепей.

Все указанные меры приводят к уменьшению только систематической составляющей влияния. Случайная составляющая не поддается компенсации, и поэтому является той остаточной составляющей влияния, которая должна поддаваться нормированию после выполнения комплекса симметрирования.

Конкретные меры по уменьшению систематической составляющей в различных НСЭ:

1) ВЛС - Скрещивание цепей, их оптимальное расположение, уменьшение конструктивных неоднородностей.

2) СК – оптимизация конструкции кабеля, шагов скрутки цепей и повивов, экранирование цепей, симметрирование цепей, скрещивание цепей в муфтах, подборы включения контуров противосвязи.

3) КК – только технологические меры, связанные с экранированием коаксиальных пар. Возможно так же мера по повышению защищенности за счет увеличения нижней рабочей частоты диапазона, задействованного в системе передачи.

4) ВОК – меры по пространственному разделению оптических волокон конструкции оптического кабеля и использованием специальных защитных покрытий.

Природа и характер взаимных влияний ВСК и в ВЛС одинаковы, поэтому их рассматривают совместно, выделяя существенные особенности.

Как известно в СЦ электромагнитное поле существует на большом расстоянии, оказывая мешающее влияние на соседние цепи. Анализировать воздействие электромагнитного поля удобнее по отдельным составляющим, т.е. по действию магнитного и электрического полей.

Рассмотрим действие электромагнитного поля на соседние цепи.

Вводят такие понятия:

Электрической связью между цепями называется отношение величины тока помех к величине напряжения в 1й цепи, вызывающее этот ток помех.

-активная составляющая электрической связи, обусловлена асимметрия потерь в изоляции проводников цепей.

- емкостная реактивная составляющая электрической связи, обусловлена асимметрией частичных емкостей проводников симметричных цепей. Данное соотношение электрической связи справедливо для любых симметричных цепей. Однако для неоднородных цепей вводится понятие коэффициента электрической связи

Рассмотрим действие магнитного поля

Вводится понятие магнитная связь - это отношение ЭДС помехи к току в 1-й цепи, вызывающего эту помеху.

- активная составляющая магнитной связи обусловленная ассиметрией потерь в проводниках на вихревые токи.

-реактивная составляющая магнитной связи обусловленная ассиметрией частичных индуктивностей проводов симметричных цепей.

Для однородных цепей вводится понятие коэффициент магнитной связи:

У электрической и магнитной связи разные размерности, поэтому для совместного рассмотрения действия магнитного и электрического полей их приводят к одной размерности умножая и деля на волновые сопротивления цепей.

Вводится понятие

тоже самое относится и к коэффициентам.

Наиболее удобным является переход к безразмерным значениям электрической и магнитной связи, которая получится при умножении или делении на

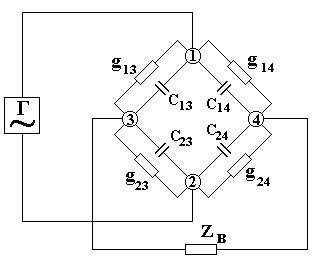

Рассмотрим эквивалентную схему действия электрической связи. Представим влияющую и подверженную влиянию цепи через мост частичных проводимостей изоляции и частичных емкостей.

Условием баланса моста является равенство нулю суммы частичных проводимостей изоляции и емкостей противоположных плеч моста.

Чем больше разбалланс емкостей, тем больше . Чем больше разбалланс асимметрии активной составляющей, тем больше g.

С учетом того, что ёмкостные связи существуют не только между проводниками цепи необходимо учитывать не только реактивную составляющую , но и и , которые характеризуют ассиметрию ёмкостей относительно искусственной или фантомной цепи.

I/II

I/иск

II/иск
