Трансформаторы с подвижным шунтом
|
|
|
|

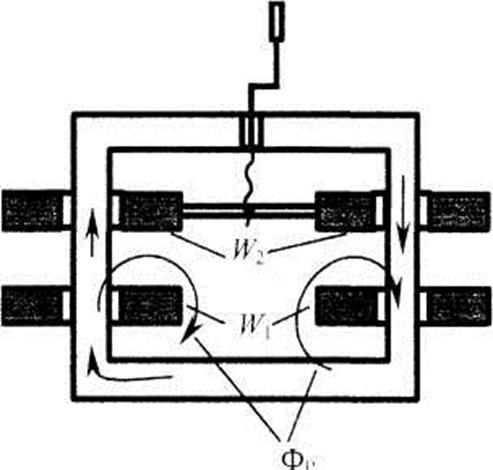

Трансформаторы с подвижными обмотками
e- плавное регулирование,
W-.ступенчатое регулирование.
Такая схема используется и в сварочных выпрямителях регулируемых трансформаторов.
 |
плавное регулирование,
Регулирование потока рассеяния магнитного поля в данном случае происходит за счет изменения длины и сечения элементов магнитного пути между стержнями магнитопровода. Т.к. магнитная проницаемость железа на 2 порядка больше, чем проницаемость воздуха, при движении магнитного шунта меняется магнитное сопротивление потока рассеяния, проходящего по воздуху. При полностью введенном шунте волна потока рассеяния и индуктивное сопротивление определяется воздушными зазорами между магнитопроводом и шунтом.
В настоящее время трансформаторы по такой схеме выпускаются для промышленных и бытовых целей, и такая схема используется в сварочных выпрямителях регулируемых трансформаторов.
W-.ступенчатое регулирование.
|
|
|
|
|
