Основы построения локальных сетей




КОММУНИКАЦИОННАЯ СОСТАВЛЯЮЩАЯ ИНФОРМАЦИОННЫХ СИСТЕМ И ТЕХНОЛОГИЙ

Телеобработка данных - определенная организация информационно-вычислительного процесса, при которой ресурсы одной или нескольких ЭВМ одновременно используются многими пользователями через различные виды связи (каналы).

Система телеобработки данных обеспечивает реализацию двух основных способов обработки данных:

  1. Пакетный.
  2. Диалоговый.

Пакетный способ обработки данных предусматривает:

- объединение и группировку некоторого набора данных по каким-либо признакам в единый пакет;

- пакет передается за один сеанс связи;

- обработка данных возможна после передачи всего пакета;

- объем и время передачи не лимитируется.

Диалоговый способ обработки данных, характеризуется малым количеством данных, передаваемых ЭВМ (получаемых из нее) и малым временем реакции ЭВМ на принятый запрос абонента.

Существующие виды телеобработки данных представлены в таблице 3.1.



Таблица 3.1. Виды телеобработки данных

Виды телеобработки
Системная обработка Сетевая обработка
Удаленный пользователь, не имеющий собственных вычислительных ресурсов, получает доступ к вычислительному комплексу через выделенные каналы. Объединение различных вычислительных средств и доступ пользователей к распределенным вычислительным ресурсам и базам данных.



Вычислительная (компьютерная) сеть - комплекс территориально распределенных ЭВМ и терминальных устройств, связанных между собой каналами передачи данных.

Вычислительная (компьютерная) сеть предоставляет пользователям следующие возможности:

- оперативность и достоверность обмена информацией;

- повышение надежности работы за счет резервирования ресурсов;

- создание распределенных и централизованных баз данных;

- снижение пиковых нагрузок;

- специализация вычислительных ресурсов, перенос программных средств и одновременная работа над задачей нескольких пользователей;

- экономичность.

В зависимости от территориального расположения вычислительные сети разделяют на три основных класса:

- глобальные (WAN - Wide Area Network);

- региональные (MAN - Metropolitan Area Network);

- локальные (LAN - Local Area Network).

Глобальная вычислительная сеть объединяет абонентов, расположенных в различных странах, на различных континентах.

Региональная вычислительная сеть связывает абонентов, расположенных на значительном расстоянии друг от друга (в пределах большого города, экономического региона, отдельной страны).

Локальная вычислительная сеть (ЛВС) объединяет абонентов, расположенных в пределах небольшой территории (предприятия, организации, ВУЗа). Локальные сети являются основой информационных технологий в фирме.

Локальная вычислительная сеть - группа компьютеров и других устройств, представляющая собой систему распределенной обработки информации, размещенную на относительно небольшом пространстве (в отличие от глобальных и региональных вычислительных сетей) и позволяющую любому компьютеру непосредственно взаимодействовать с любым другим устройством этой сети.

Основными компонентами ЛВС являются:

- серверы (servers) – компьютеры, предоставляющие свои ресурсы сетевым пользователям;

- рабочие станции или клиенты (clients) – компьютеры, осуществляющие доступ к сетевым ресурсам, предоставляемым серверами или другими клиентами;

- рабочие группы (workgroups) – компьютеры, объединенные для выполнения общих задач;

- среда передачи (media) – способ соединения компьютеров;

- ресурсы (resources) – данные, приложения или периферийные устройства, совместно используемые в сети.

Современная классификация локальных сетей предполагается:

- по назначению;

- по организации управления;

- по иерархии компьютеров;

- по типам используемых компьютеров;

- по топологии;

- по организации передачи информации;

- по физическим носителям сигналов.

По иерархии компьютеров:

1. Одноранговая сеть.

2. Сеть с выделенным сервером.

Достоинством одноранговой сети является то, что аппаратные средства и периферийные устройства, подключенные к отдельным ПК, используются совместно на всех рабочих местах. Организация и обслуживание одноранговых сетей относительное дешево. Недостатками такой сети является не большое количество пользователей, отсутствие возможности значительного расширения сети, вопросы защиты данных не критичны. Построение одноранговой сети представлено на рисунке 3.1.





Рисунок 3.1. Одноранговая сеть

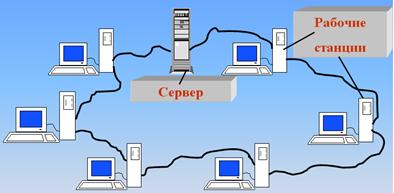

Сеть с выделенным сервером предполагает наличие в своем составе на только рабочих станций (ПК), но сервера. Построение такой сети представлено на рисунке 3.2.





Рисунок 3.2. Сеть с выделенным сервером



В качестве достоинств такого построения сети можно отметить:

- надежная система защиты информации;

- высокое быстродействие;

- отсутствие ограничений на число рабочих станций;

- простота управления по сравнению с одноранговыми сетями.

Недостатками сети с выделенным сервером являются высокая стоимость, а также зависимость быстродействия и надежности сети от сервера.

Классификация локальных сетей по топологии:

  1. шина (bus);
  2. звезда (star);
  3. кольцо (ring);
  4. звезда-шина (star-bus);
  5. звезда-кольцо (star-ring);
  6. дерево (tree);
  7. сеть (mesh);
  8. смешанная или произвольная.

Основными (базовыми) типами построения сетей в представленной классификации являются – топология «звезда», шинная и кольцевая топологии.

Шинная топология. Построение локальной вычислительной сети по типу «шина» представлено на рисунке 3.3.





Рисунок 3.3. Построение ЛВС по типу «шина»



Достоинством шинной топологии является то, что рабочие станции могут быть установлены или отключены без прерывания работы всей сети, а также могут коммутироваться друг с другом без помощи сервера.

Как недостатки можно указать:

- обрыв сетевого кабеля приводит к выходу из строя всего участка сети от места разрыва;

- возможность несанкционированного подключения к сети.

Топология «звезда». Данная топология сети базируется на концепции центрального узла, к которому подключаются периферийные устройства. Вся информация передается через центральный узел. Построение локальной сети по типу «звезда» представлено на рисунке 3.4.





Рисунок 3.4. Построение ЛВС по типу «звезда»



Кольцевая топология. Достоинством сети данной топологии является сокращение времени доступа к данным. В качестве недостатков построение ЛВС по типу «кольцо» можно указать:

- неисправность одной станции может нарушить работу всей сети;

- подключение новых рабочих станций невозможно без выключения сети.

Построение локальной сети по типу «кольцо» представлено на рисунке 3.5.





Рисунок 3.5. Построение ЛВС по типу «кольцо»



Сравнительная оценка сетей различной топологии по таким параметрам как надежность, пропускная способность и задержка представлена в таблице 3.2



Таблица 3.2. Сравнительная оценка сетей.

Характеристика Оценка
«Шина» и «Дерево» «Кольцо» «Звезда»
Надежность Разрыв кабеля выводит из строя ЛВС построенную по типу «шина», в ЛВС с типом «дерево» отсекает часть. Отказ в одной из оконечных систем ведет к отказу всей системы. Отказ центрального узла делает неработоспособной всю сеть. Отказ оконечных систем на работу всей сети не влияет.
Пропускная способность Падает по мере добавления новых узлов и при обмене длинными сообщениями. Падает по мере добавления новых узлов. Зависит от скорости внутренней системной шины центрального узла.
Задержка В ЛВС с типом «шина» зависит от числа узлов сети, в сети с типом «дерево» непредсказуема. Зависит от числа узлов сети. При большой нагрузке запросы могут блокироваться в центральном узле.



Классификация сетей по физическим носителям сигналов:

  1. Витая пара проводов. Достоинство - низкая стоимость. Недостатки:

- плохая помехозащищенность;

- низкая скорость передачи информации - до 10 Мбит/с;

- расстояние - до 100 м.

  1. Коаксиальный кабель. Обладает высокой помехозащищенностью и обеспечивает скорость передачи информации до 100 Мбит/с, расстояние - до 185 (500) м.
  2. Оптоволоконный кабель. Скорость передачи более 100 Мбит/с, не имеет излучения.
  3. Беспроводная сеть Wi-Fi (англ. Wireless Fidelity — «беспроводная точность») на базе стандартов IEEE 802.11. Установка сети там, где развёртывание кабельной системы невозможно или экономически нецелесообразно. Скорость работы сети более 100 Мбит/с. Пользователи могут перемещаться между точками доступа по территории покрытия сети Wi-Fi. Позволяет иметь доступ к сети мобильным устройствам.
