Фототранзистори

Фототранзистори - це напівпровідникові прилади з двома p-n-переходами, призначеними для перетворення світлового потоку в електричний струм.

Від звичайного біполярного транзистора фототранзистор конструктивно відрізняється тим, що в його корпусі передбачене прозоре вікно, через яке світло може попадати на область бази. Напруга живлення подається на емітер і колектор, його колекторний перехід виявляється закритим, а емітерний - відкритим. База залишається вільною (рис. 1.52). При освітленні фототранзистора в його базі генеруються електрони і дірки. У колекторному переході відбувається розподіл електронно-діркових переходів, що досягли, внаслідок дифузії, межі переходу. Дірки (неосновні носії зарядів у напівпровіднику), перекидаються полем переходу в колектор, збільшуючи його власний струм, а електрони (основні носії зарядів) залишаються в базі, знижуючи її потенціал. Зниження потенціалу бази приводить до утворення додаткової прямої напруги на емітерному переході і підсилення інжекції дірок із емітера в базу. Інжектовані в базу дірки, досягаючи колекторного переходу, викликають додаткове збільшення струму колектора. Навіть невелика зміна прямої напруги емітера викликає велику зміну струму колектора, тобто фототранзистор є підсилювачем.

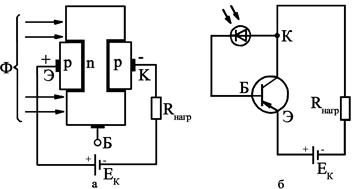

Рисунок 1.52 - Структурна схема біполярного фототранзистора з вільною базою (а) і схема ввімкнення фототранзистора (б)

Струм колектора освітленого фототранзистора виявляється досить великим; відношення світлового струму до темнового сягає декількох сотень. Застосовують два варіанти ввімкнення фототранзисторів: діодне - з використанням тільки двох виводів (емітера і колектора) і транзисторне - з використанням трьох виводів, коли на вхід подають не тільки світловий, а й електричний сигнал.

В оптоелектроніці, автоматиці та телемеханіці фототранзистори використовують для тих же цілей, що і фотодіоди, але вони уступають їм за порогом чутливості і температурним діапазоном. Чутливість фототранзисторів зростає з інтенсивністю їх освітлення.
