Розбивка ліній заданого нахилу

Порядок роботи:

1. На місцевості визначають початок і кінець лінії (точки А і В), позначають точки а₁, а₂, а₃ кілочками або стовпчиками;

2. Обчислюють відмітку точки В за формулою: Н_в= Н_А+/- і_АВ* l_АВ;

3. Виносять відмітки точок А і В на місцевість

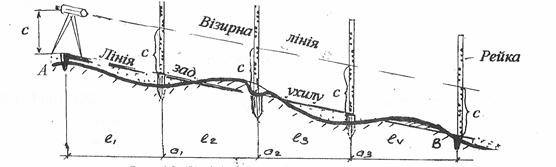

4. В т.А ставлять нівелір і вимірюють висоту інструмента С;

5. Обертаючи підйомний гвинт нівеліра,установлений у напрямі АВ, наводять середню нитку сітки на відлік по рейці, установлений на т.В, який дорівнює С;

6. В точках а₁, а₂, а₃ забивають кілочки так, щоб відліки по рейках, поставлені на кілочках, дорівнювали висоті інструмента С.
