Закріплення основних осей споруд

ГЕОДЕЗИЧНІ РОБОТИ У ПЕРІОД БУДІВНИЦТВА ПІДЗЕМНОЇ ЧАСТИНИ (НУЛЬОВОГО ЦИКЛУ) БУДІВЕЛЬ І СПОРУД

Поняття про вертикальне планування

Суть ВП полягає у перетворенні природного рельєфу місцевості (будмайданчика), тобто в приведенні його до виду, зручного для експлуатації будівель і споруд.

У задачу ВП входить відведення поверхневої води з будівельного майданчика і виконання мінімального обсягу робіт.

ВП складється з:

1) проекту вертикального планування;

2) земляних робіт при перетворенні природного рельєфу у штучний

завдання ВП вирішують за допомогою складання картограми земельних робіт, яка є графічним зображенням розміщення насипів і виїмок. Картограма земляних мас використовується для переміщення земляних мас, а також для виносу в натуру проектних площин ВП.

ГІ= Н_RP+a_Rp

Фактичні відмітки:

Н₁= ГІ- а₁

Н_ПЛ= (∑Н₁+2∑ Н₂+3∑ Н₃+4∑ Н₄)/ 4n

h₁ = Н_ПЛ- Н₁

Х =(h₁/ h₁* h₂)*d

Геодезичний проект (або креслення розбивки) переносять у натуру по осях споруди. Головні осі споруди закріплюють у натурі двома-чотирма осьовими точками. При виконанні земельних робіт при розкритті котлованів осьові точки будуть знищені. Тому, щоб їх зберегти всього терміну будівництва, їх виносять за межі земельних робіт і закріплюють за допомогою обгородження або створних знаків. Будівельні огородження бувають суцільні,, по периметру котловану, і несу цільні, у вигляді окремих лавок.

Обгородження розміщують паралельно граням котловану на відстані 3 – 5 м так, щоб не створювати перешкод для руху кранів, техніки у період будівництва.

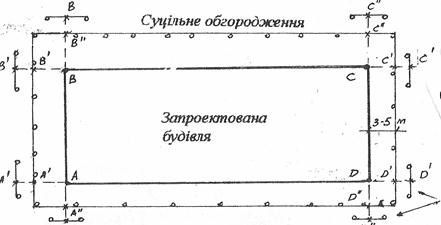

Закріплення осей за допомогою обгородження

Розбивку починають з винесення основних осей споруди. Теодоліт установлюють в одній з вихідних, наприклад, т. А, центрують, зорову трубу наводять на т. В. При цьому положенні труби теодоліта на дальній стороні обгородження ставлять т. В″ і закріплюють її цвяхом. Перевівши трубу через зеніт, закріплюють т. А″. Повернувши теодоліт на 90˚, закріплюють точки А″. Таким самим способом переносять і закріплюють т. «С» і «D». Після винесення на обгородження основних і допоміжних осей проводять контрольні вимірювання відстаней між сусідніми осями.

Осі на обгородженні фіксують цвяхом, олійною фарбою, надрізом. Особливо важливі осі додатково закріплюють ґрунтовими знаками (залізобетонними стовпчиками).

Якщо конфігурація споруди проста і термін будівництва невеликий, то осі можна закріплювати створними знаками – шматками арматури, труб, бетонними стовпчиками та ін.

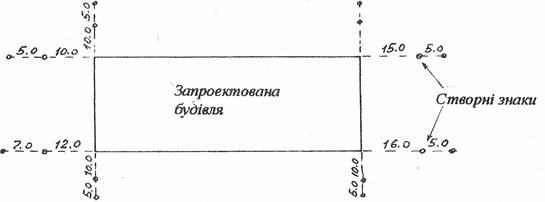

Закріплення осей створними знаками

Створні знаки закріплюють на певних відстанях від осьових точок. Якщо в створі знаходиться капітальна споруда (стовп, дерево), то вісь можна закріпити фарбою – рискою, цвяхом тощо.

Закріплення осей використовується для контролю при розробці котлованів і траншей.
