Модуль коефіцієнта передачі

Фаза вихідного сигналу

де – стала часу фазозадавального кола.

З різних варіантів фазових ланок першого порядку слід відзначити схеми фазовипереджувальних і фазозапізнювальних ланок, рис.5.15 (а,б).

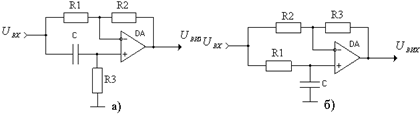

Рисунок 5.15 – Фазові ланки першого порядку

а – фазовипереджувальна ланка; б – фазозапізнювальна ланка

Фазовий зсув в цих ланках визначається виразом

Знак перед виразом визначає фазовипереджувальну чи фазозапізнювальну ланки.

Контрольні завдання та запитання

1. На який параметр АЧХ впливає порядок активного фільтра?

2. Які шляхи наближення АЧХ активного фільтра до ідеальної?

3. Які властивості має активний фільтр Баттерворта (Чебишева, Бесселя)?

4. Які основні схемотехнічні засоби реалізації активних фільтрів?

5. Cпроектуйте ФНЧ (ФВЧ) Чебишева п’ятого порядку з нерівномірністю АЧХ в смузі пропускання 1 дБ і частотою зрізу 100 Гц. Ємності конденсаторів не повинні перевищувати 0.1 мкФ.

6. Що таке фазові коректори?

ЛІТЕРАТУРА

1. Мамонкин И.Г. Усилительные устройства. – М.: Связь, 1977.

2. Рудик В.Д. Конспект лекцій до курсу "Аналогові електронні пристрої". –Вінниця: ВПІ, 1991.

3. Манаев Е.И. Основы радиоэлектроники. – М.: Радио и связь, 1985.

4. Терещук Р.М. и др. Полупроводниковые приёмно–усилительные устройства. Справ. радиолюбителя. – Киев: Наук. думка, 1989.

5. Шкритек П. Справочное руководство по звуковой схемотехнике. – М.: Мир, 1991.

6. Хоровиц П., Хилл У. Исскувство схемотехники. М.: Мир, 1993.

7. Сухов М.Е. та ін. Схемотехніка високоякісного звуковідтворення. – Київ: Техніка, 1992.

8. Шило В.Л. Линейные интегральные схемы в радиоэлектронной аппаратуре. – М.: Сов. радио, 1979.

9. Достал И. Операционные усилители. – М.: Мир, 1982.

10. Щербаков В.И., Грездов Г.И. Электронные схемы на операционных усилителях. Справочник. – Киев: Техника. 1983.

11. Соклоф С. Аналоговые интегральные схемы. – М.: Мир, 1988.

12. Рудик В.Д. Аналогові та підсилювальні електронні пристрої. Лабораторний практикум. – Вінниця: ВДТУ, 2000.

УДК 621.396

В.Д.Рудик. Аналогові та підсилювальні електронні пристрої. Ч.2. Навчальний посібник / Вінниця: ВДТУ, 2000, – с.72 Укр.мовою /.

Навчальний посібник з дисципліни «Аналогові та підсилювальні електронні пристрої» призначений для студентів бакалаврського напрямку 6.090700 – “ Радіотехніка ”.

Бібліограф 11 найменувань, ілюстрацій 60, таблиць 4.

Рецензенти: В.С. Осадчук д.т.н.

С.М. Злепко д.т.н.

Ю.В. Крушевський к.т.н.
