Скольжение в зацеплении
|
|
|
|
При движении витки червяка скользят по зубьям колеса, как в винтовой паре.
, скорость скольжения, направлена по касательной к винтовой линии червяка. Как относительная скорость она равна геометрической разности абсолютных скоростей червяка и колеса, которыми в данном случае являются окружные скорости
и
;
,
,
,
.
Здесь γ – угол подъема винтовой линии червяка. Т.к. практически γ<30°, то скольжение значительно велико.

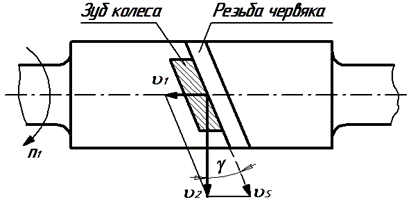

Рисунок 5 - Скольжение в передаче
|
|
|
|
