Расчет валов на прочность


Ведётся в 2 этапа:

1) проектный расчёт;

2) проверочный.

Проектный расчет:

При проектном расчете обычно известны крутящий момент Т или мощность Р и частота вращения n, нагрузка и размеры основных деталей, расположенных на валу. Требуется определить размеры и материал вала.

1.Предварительно оценивают средний диаметр вала из расчета только на кручение при пониженных допускаемых напряжения.

τ=Т/Wp=T/(0,2d3)≤[ τ] откуда d=.

2. После оценки диаметра вала разрабатывают его конструкцию, исходя из заданной схемы редуктора.

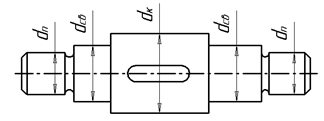

Рисунок 2 - Разработка конструкции вала



d п - диаметр вала под подшипник, берется из предварительной подборки подшипника;

dсв – диаметр свободной части вала;

dк – диаметр под колесо.
