Нагрузочные характеристики ГВВ

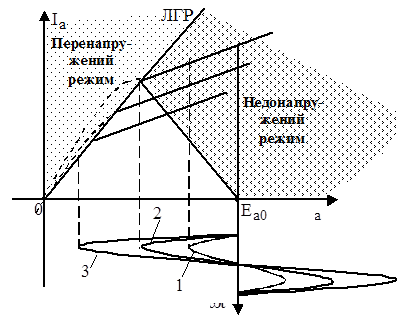

Выходная характеристика

- резонансное сопротивление колебательной системы.

, к- контурная нагрузка.

При увеличении , получаем перенапряженный режим, форма импульса изменяется, уменьшается. Если триод, то возрастает также круто в перенепряженном режиме как и .

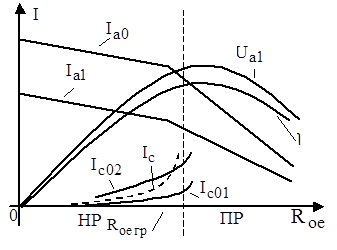

Зависимость мощностей от

подводимая мощность к анодной цепи,

- потребляемая мощность.

Особенности:

1. В недонапряжённом режиме мощность рассеиваемая на аноде велика и при к.з. нагрузки равна подводимой ().

2. В одноконтурном на аноде получается на 5-7 % в перенапряжённом режиме ( на 5-7% больше )

3. Максимум выходной мощности в нагрузке реализуется в напряжённом режиме. Этот режим обеспечивается регулировкой связи с нагрузкой.

4. Мощность рассеиваемая на аноде принимает максимальные значения в критическом и

недонапряжённом режиме.

ГВВ из критического переходит в перенапряженный, ГВВ из критического переходит в недонапряжённый, ГВВ из критического переходит в недонапряженный, ГВВ из критического переходит в перенапряжённый.
