Измерение твердости по Бринеллю

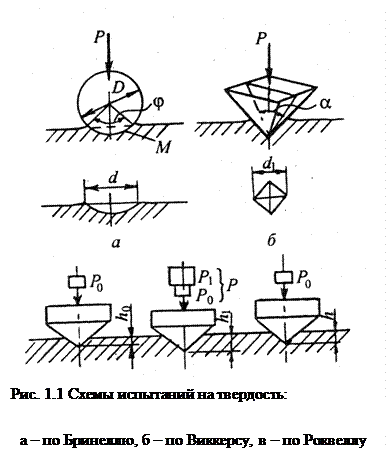

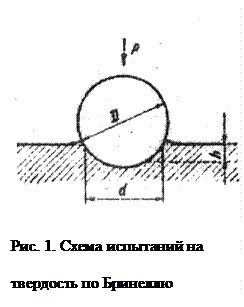

Твердость по методу Бринелля (ГОСТ 9012-59) измеряют вдавливанием в испытываемый образец стального шарика определенного диаметра D под действием заданной нагрузки P в течение определенного времени (Рис. 1). В результате вдавливания шарика на поверхности образца получается отпечаток (лунка). Число твердости по Бринеллю, обозначаемое HB, представляет собой отношение нагрузки P к площади поверхности сферического отпечатка F и измеряется в кгс/мм2 или МПа:

(2)

Площадь шарового сегмента составит:

, мм2 (3)

где D –диаметр шарика, (мм);

h – глубина отпечатка, (мм).

Так как глубину отпечатка измерить трудно, а проще измерить диаметр отпечатка d, выражают h через диаметр шарика D и отпечатка d:

, (мм) (4)

Тогда , (мм2) (5)

Число твердости по Бринеллю определяется по формуле:

, (кгс/мм2) (6)

В практике при определении твердости не делают вычислений по формуле (6), а пользуются таблицами, составленными для установленных диаметров шариков, отпечатков и нагрузок. Для перевода твердости по Бринеллю в единицы СИ необходимо умножить число твердости в кгс/мм2 на 9,81, т.е. HB=9,81*HB (МПа). Из этой формулы видно, что значение HB будет оставаться постоянным, если и .

Шарики применяют диаметром 10,5 и 2,5 мм. Диаметр шарика и нагрузка выбираются в соответствии с толщиной и твердостью образца (табл. 1). При этом для получения одинаковых чисел твердости одного материала при испытании шариками разных диаметров необходимо соблюдать закон подобия между получаемыми диаметрами отпечатков. Поэтому твердость измеряют при постоянном соотношении между величиной нагрузки P и квадратом диаметра шарика D2. Это соотношение должно быть различным для металлов разной твердости.

Метод Бринелля не рекомендуется применять для материалов с твердостью более 450 HB, так, как стальной шарик может заметно деформироваться, что внесет погрешность в результаты испытаний.

Число твердости по Бринеллю, измеренное при стандартном испытании (D = 10 мм, P = 3000 кгс), записывается так: HB 350. Если испытания проведены при других условиях, то запись будет иметь следующий вид: HB 5/250/30-200, что означает – число твердости 200 получено при испытании шариком диаметром 5 мм под нагрузкой 250 кгс и длительности нагрузки 30 с.



При измерении твердости по методу Бринелля необходимо выполнять следующие условия:

Ø образцы с твердостью выше HB 450 кгс/мм2 (4500 МПа) испытывать запрещается;

Ø поверхность образца должна быть плоской и очищенной от окалины и других посторонних веществ;

Ø диаметры отпечатков должны находиться в пределах 0,2D£d£0,6D;

Ø образцы должны иметь толщину не менее 10 – кратной глубины отпечатка (или менее диаметра шарика);

Ø расстояние между центрами соседних отпечатков и между центром отпечатка и краем образца должны быть не менее 4d.

Таблица 1
