Обратные связи в усилителях

ЛЕКЦИЯ 12

Обратные связи (ОС) осуществляют подачей на вход усилителя сиг-нала с его выхода (или части U _вых) (рис. 2.60). ОС может быть: положите-льной, когда U _вх складывается (суммируется) с сигналом обратной связи U _ОС, увеличивая входной сигнал U ₁ = U _вых + U _ОС; отрицательной, когда U ₁ ослабляется сигналом обратной связи U ₁ = U _вх - U _ОС. Различают ОС по напряжению, по току, последовательную и параллельную ОС.

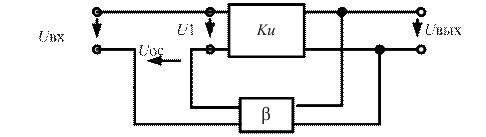

Структурная схема последовательной отрицательной

ОС по напряжению

U _ОС = U _вых

где b - коэффициент передачи ОС по напряжению:

= U _ОС / U _вых

коэффициент передачи ОС по напряжению; Ку = U _вых/ U ₁

Коэффициент усиления напряжения без ОС

Разделив числитель и знаменатель на U ₁, получим

Отрицательное ОС усилителя коэффициент усиления напряжения с ОС, значит, K _OC < K_U, т. е. отрицательная ОС ослабляет сигнал. При положительной ОС

Но положительную ОС не применяют в усилителях, так как снижается стабильность K_U. Для усилителей применяют отрицательную ОС, которая улучшает свойства усилителей:

1) повышает стабильность K_U;

2) снижает нелинейные искажения;

3) увеличивает R _вх, так как

уменьшает т. к.
