Связи по покрытию (9.9)

Связи между фермами, создавая общую пространственную жесткость каркаса, обеспечивают устойчивость сжатых элементов ригеля из плоскости ферм, перераспределение местных нагрузок (например, крановых), приложенных к одной из рам, на соседние рамы, удобство монтажа, заданную геометрию каркаса, восприятие и передачу на колонны некоторых нагрузок. Система связей покрытия состоит из горизонтальных и вертикальных связей

Связи по покрытию – система элементов, соединяющих стропильные фермы, которая включает:

– горизонтальные поперечные связи по верхним поясам ферм;

– горизонтальные продольные связи по верхним поясам ферм;

– горизонтальные поперечные связи по нижним поясам ферм;

– горизонтальные продольные связи по нижним поясам ферм;

– вертикальные связи в местах поперечных горизонтальных связей для образования жесткого блока;

– вертикальные связи по оси колонн в уровне стропильных ферм;

– распорки, присоединяющие фермы к жестким блокам.

Горизонтальные связи располагаются в плоскостях нижнего и верхнего поясов ферм и верхнего пояса фонаря. Горизонтальные связи состоят из поперечных и продольных (рис. 5 и 6).

Рис. 5. Связи между фермами: а - по верхним поясам ферм; б - по нижним поясам ферм; в - вертикальные; 1 - распорка в коньке; 2 - поперечные связевые фермы

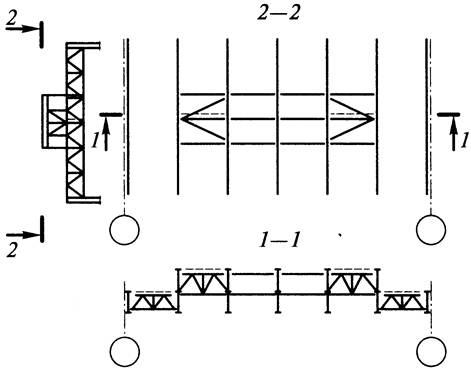

Рис. 6. Связи между фонарями

Элементы верхнего пояса стропильных ферм сжаты, поэтому необходимо обеспечить их устойчивость из плоскости ферм. Ребра кровельных плит и прогоны могут рассматриваться как опоры, препятствующие смещению верхних узлов из плоскости фермы при условии, что они закреплены от продольных перемещений связями.

Для закрепления плит и прогонов от продольных смещений устраиваются поперечные связи по верхним поясам ферм, которые целесообразно располагать в торцах цеха, чтобы они (вместе с поперечными горизонтальными связями по нижним поясам ферм и вертикальными связями) обеспечивали пространственную жесткость покрытия. При большой длине здания или температурного блока (более 144 м) устанавливаются дополнительные поперечные связевые фермы. Это уменьшает поперечные перемещения поясов ферм, возникающие вследствие податливости связей.

Необходимо обращать особое внимание на завязку узлов ферм в пределах фонаря, где нет кровельного настила. Здесь для раскрепления узлов верхнего пояса ферм из их плоскости предусматриваются распорки, причем такие распорки в коньковом узле фермы обязательны (рис. 7, б). Распорки прикрепляются к торцевым связям в плоскости верхних поясов ферм.

В процессе монтажа (до установки плит покрытия или прогонов) гибкость верхнего пояса из плоскости фермы не должка быть более 220. Если коньковая распорка не обеспечивает этого условия, между ней и распоркой в плоскости колонн ставится дополнительная распорка.

В зданиях с мостовыми кранами необходимо обеспечить горизонтальную жесткость каркаса как поперек, так и вдоль здания. При работе мостовых кранов возникают усилия, вызывающие поперечные и продольные деформации каркаса цеха. Если поперечная жесткость каркаса недостаточна, краны при движении могут заклиниваться, при этом нарушается нормальная их эксплуатация. Чрезмерные колебания каркаса создают неблагоприятные условия для работы кранов и сохранности ограждающих конструкций. Поэтому в однопролетных зданиях большой высоты (Н₀ > 18 м), в зданиях с мостовыми кранами грузоподъемностью (Q ≥ 10 т, с кранами тяжелого и весьма тяжелого режимов работы при любой грузоподъемности обязательна система продольных связей по нижним поясам ферм.

Рис. 7. Работа связей покрытия:

а - схема работы горизонтальных связей при действии внешних нагрузок; б и в' - то же, при условных силах от потери устойчивости поясов ферм; 1 — связи по нижним поясам ферм; 2 - то же, по верхним; 3 - распорка связей; 4 - растяжка связей; 5 - форма потери устойчивости или колебаний при отсутствии распорки (растяжки); 6 - то же, при наличии распорки.

Горизонтальные силы от мостовых кранов воздействуют в поперечном направлении на одну плоскую раму и две-три смежные. Продольные связи обеспечивают совместную работу системы плоских рам, вследствие чего поперечные деформации каркаса от действия сосредоточенной силы значительно уменьшаются (рис. 7, а).

Жесткость этих связей должна быть достаточной для того, чтобы вовлечь в работу соседние рамы, и их ширина назначается равной длине первой панели нижнего пояса фермы. Связи обычно устанавливают на болтах. Приварка связей увеличивает их жесткость в несколько раз.

Прилегающие к опорам панели нижнего пояса ферм, особенно при жестком сопряжении ригеля с колонной, могут быть сжатыми, в этом случае продольные связи обеспечивают устойчивость нижнего пояса из плоскости ферм. Поперечные связи закрепляют продольные, а в торцах здания они необходимы и для восприятия ветровой нагрузки, направленной на торец здания.

Стойки фахверка передают ветровую нагрузку F_w в узлы поперечной горизонтальной торцевой фермы, поясами которой служат нижние пояса торцевой и смежной с ней стропильных ферм (см. рис. 7, а). Опорные реакции торцевой фермы воспринимаются вертикальными связями между колоннами и передаются на фундамент (см. рис. 7). В плоскости нижних поясов также устраиваются промежуточные поперечные связи, расположенные в тех же панелях, что и поперечные связи по верхним поясам ферм.

Чтобы избежать вибрации нижнего пояса ферм вследствие динамического воздействия мостовых кранов, нужно ограничить гибкость растянутой части нижнего пояса из плоскости рамы. Для сокращения свободной длины растянутой части нижнего пояса приходится в некоторых случаях предусматривать растяжки, закрепляющие нижний пояс в боковом направлении. Эти растяжки воспринимают условную поперечную силу Q_fic (рис. 7, в).

В длинных зданиях, состоящих из нескольких температурных блоков, поперечные связевые фермы по верхним и нижним поясам ставят у каждого температурного шва (как у торцов), имея в виду, что каждый температурный блок представляет собой законченный пространственный комплекс.

Вертикальные связи между фермами устанавливают в тех же осях, в которых размещают горизонтальные поперечные связи (см. рис. 8, в). Вертикальные связи располагают в плоскости стоек стропильных ферм в пролете и на опорах (при опирании стропильных ферм в уровне нижнего пояса). В пролете устанавливают одну-две вертикальные связи по ширине пролета (через 12-15 м). Вертикальные связи придают неизменяемость пространственному блоку, состоящему из двух стропильных ферм и горизонтальных поперечных связей по верхнему и нижнему поясам ферм. Стропильные фермы обладают незначительной боковой жесткостью, поэтому на монтаже их закрепляют к жесткому пространственному блоку распорками.

При отсутствии горизонтальных поперечных связей по верхним поясам для обеспечения жесткости пространственного блока и закрепления верхних поясов из плоскости вертикальные связи устанавливают через 6 м (рис. 8, д).

Рис. 8. Схемы систем связей по покрытию:

а - крестовые связи при 6-метровом шаге рам; б - связи с треугольной решеткой; в и г - то же, при 12-метровом шаге рамы; д - комбинация горизонтальных связей по нижним поясам ферм с вертикальными связями; I, II - связи соответственно по верхним и нижним поясам ферм

Сечения элементов связей зависят от их конструктивной схемы и шага стропильных ферм. Для горизонтальных связей при шаге ферм 6 м применяют крестовую или треугольную решетку (рис. 8, а, б). Раскосы крестовой решетки работают только на растяжение, а стойки - на сжатие. Поэтому стойки обычно проектируют из двух уголков крестового сечения, а раскосы - из одиночных уголков. Элементы треугольной решетки могут быть как сжаты, так и растянуты, поэтому их проектируют обычно из гнутых профилей. Треугольные связи несколько тяжелее крестовых, но монтаж их проще.

При шаге стропильных ферм 12 м диагональные элементы связей, даже в крестовой решетке, получаются весьма тяжелыми. Поэтому систему связей проектируют так, чтобы наиболее длинный элемент был не более 12 м, этими элементами поддерживают диагонали (рис. 8, в). На рис. 8, г показана схема связей, где диагональные элементы вписываются в квадрат размером 6 м и опираются на продольные элементы длиной 12 м, служащие поясами связевых ферм. Эти элементы приходится делать составного сечения или из гнутых профилей.

Вертикальные связи между фермами и фонарями лучше всего выполнять в виде отдельных транспортабельных ферм, что возможно, если их высота будет менее 3900 мм. Различные схемы вертикальных связей показаны на рис. 8, е.

Элементы связей шатра рассчитываются, как правило, по гибкости. Предельная гибкость для сжатых элементов этих связей - 200, для растянутых - 400. Определить, растянут элемент связей или сжат, можно, если учесть, что связи воспринимают условные поперечные силы Q_fic (как при эксплуатации, так и при монтаже), ветровые воздействия на торец здания F_w, продольные и поперечные воздействия мостовых кранов и что эти силы могут быть направлены в одну или другую сторону (см. рис. 7).

На рис. 7 показаны знаки усилий, возникающих в элементах связей покрытия при определенном направлении ветровой нагрузки, местных горизонтальных усилий и условных поперечных сил. Многие элементы связей могут быть сжаты или растянуты. В этом случае их сечение подбирается по худшему случаю - по гибкости для сжатых элементов связей.

Распорки в коньке верхнего пояса ферм (элемент 3 на рис. 7, б) обеспечивают устойчивость верхнего пояса из плоскости ферм как во время эксплуатации, так и при монтаже. В последнем случае они прикреплены только к одной поперечной связи, сечение их подбирается исходя из сжатия.
