Передача и приём телемеханических сигналов

Лекция № 11

Модемы

Телемеханические сообщения, представляющие собой дискретные сообщения, передаются в форме видео-и радиоимпульсов по обычным физическим цепям лишь на небольшие расстояния. ТМ-информация передается на частоте несущей, поэтому на передающей стороне должна осуществляться модуляция, а на приемной -демодуляция. Поскольку ТМ-сообщения передаются в обе стороны (например, на ПУ осуществляется передача команд ТУ и прием сообщений ТС и ТИ), в одном и том же пункте должен быть и модулятор, и демодулятор (модем).

Модемы выпускаются серийно и классифицируются по ряду характеристик: скорости передачи данных, типу модуляции и др. Разработка модемов согласована с Единой системой ЭВМ (ЕС ЭВМ).

Известны:

-модем-200 (ЕС-8001,ЕС-8002) со скоростью передачи до 200 бит/с и с ЧМ;

-модем-1200 (ЕС-8005,ЕС-8006)-600 и 1200 бит/с и ЧМ.

-модем-2400 (ЕС-8010,ЕС-8011)-600,1200,2400 бит/с и двойной относительной фазовой модуляцией.

-модем-4800(Е С-8015)-2400,4800 бит/с с тройной относительной фазовой модуляцией.

Разделение сигналов

В системах телемеханики для передачи многих сигналов по одной линии связи применение обычного кодирования показывается недостаточным. Необходимо либо дополнительное разделение сигналов, либо специальное кодирование, которое включает в себя элементы разделения сигналов. Разделение сигналов – обеспечение независимой передачи и приёма многих сигналов по одной линии связи или в одной полосе частот, при котором сигналы сохраняют свои свойства и не искажают друг друга.

Сейчас применяются следующие способы:

1. Временное разделение, при котором сигналы передаются последовательно во времени, поочередно используя одну и ту же полосу частот;

2. Кодово – адресное разделение, осуществляемое на базе временного (реже частотного) разделение сигналов с посылкой кода адреса;

3. Частотное разделение, при котором каждому из сигналов присваивается своя частота и сигналы передаются последовательно или параллельно во времени;

4. Частотно-временное разделение, позволяющее использовать преимущества как частотного, так и временного разделения сигналов;

5. Фазовое разделение, при котором сигналы отличаются друг от друга фазой.

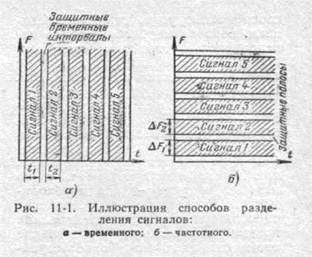

Временное разделение (ВР). Каждому из n – сигналов линия предоставляется поочередно: сначала за промежуток времени t ₁ передаётся сигнал 1, за t ₂ – сигнал 2 и т.д. При этом каждый сигнал занимает свой временной интервал. Время, которое отводится для передачи всех сигналов, называется циклом. Полоса частот для передачи сигналов определяется самым коротким импульсом в кодовой комбинации. Между информационными временными интервалами необходимы защитные временные интервалы во избежание взаимного влияния канала на канал т.е. проходных искажений.

Для осуществления временного разделения используют распределители, один из которых устанавливают на пункте управления, а другой – на исполнительном пункте.

Кодово – адресное разделение сигналов (КАР). Используют временное кодово-адресное разделение сигналов (ВКАР), при этом сначала передаётся синхронизирующий импульс или кодовая комбинация (синхрокомбинация) для обеспечения согласованной работы распределителей на пункте управления и контролируемом пункте. Далее посылается кодовая комбинация, называемая кодом адреса. Первые символы кода адреса предназначены для выбора контролируемого пункта и объекта, последние образуют адрес функции, в котором указывается, какая ТМ – операция (функция) должна выполняться (ТУ, ТИ и т.п.). После этого следует кодовая комбинация самой операции, т.е. передаётся командная информация или принимается известительная информация.

Частотное разделение сигналов. Для каждого из n – сигналов выдаётся своя полоса в частотном диапазоне. На приемном пункте (КП) каждый из посланных сигналов выделяется сначала полосовым фильтром, затем подаётся на демодулятор, затем на исполнительные реле. Можно передавать сигналы последовательно или одновременно, т.е. параллельно.

Фазовое разделение сигналов. На одной частоте передаётся несколько сигналов в виде радиоимпульсов с различными начальными фазами. Для этого используется относительная или фазорастностная манипуляция.

Частотно-временное разделение сигналов. Заштрихованные квадраты с номерами – это сигналы, передаваемые в определённой полосе частот и в выделенном интервале времени. Между сигналами имеются защитные временные интервалы и полосы частот. Число образуемых сигналов при этом значительно увеличивается.

Виды телемеханических передач

Циклическая передача – сообщения передаются периодически в заданной последовательности, т.е. циклами.

В первом цикле может передаваться сообщение №2, во втором – ничего не передаётся в третьем цикле – сообщение №3 и т.д.

Преимущества:

1) постоянная готовность к работе;

2) простота получения непрерывной сигнализации о состоянии управляемых объектов;

3) постоянный контроль за состоянием линии связи, её работоспособностью.

Спорадическая телепередача – сообщение передаётся только с появлением события на передающем пункте лишь в течение определённых интервалов времени, которые иногда бывают заранее заданы или возникают по мере накопление информации.

Устройства работают только при приеме и передаче информации, в остальное время они выключены, Это не позволяет контролировать работоспособность системы.

Такая передача целесообразна, если сообщения возникают относительно редко или допустима некоторая задержка в их передаче. Сообщения накаливаются и передаются сразу.

Многоканальная телепередача – в одном цикле или одной полосе частот сообщения передаются от многих источников (передача ТИ и ТС). Может быть циклической или спорадической с любым способом разделения сигналов.

Адресная телепередача – многоканальная, в основе, заложены кодово – адресное разделение сигналов, может быть циклической и спорадической.
