Краткий исторический обзор развития строительства транспортных сооружений

Введение.

Учебное пособие

Транспортные сооружения

С.Н. КАМЕНЕВ

Данное учебное пособие предназначено для студентов IV курса специальности 270206

«Строительство и эксплуатация автомобильных дорог и аэродромов», изучающих дисциплину «Транспортные сооружения»

Рецензенты: Белов Ю.В. – Начальник управления транспортного и эксплуатационного состояния автомобильных дорог СОГУ «Смоленскавтодор»

Ерохин А.А. – начальник отдела искусственных сооружений СОГУ «Смоленскавтодор»

Учебное пособие «Транспортные сооружения» предназначено для реализации требований к минимуму содержания и уровню подготовки техников по специальности 270206 «Строительство и эксплуатация автомобильных дорог и аэродромов» и является единым для всех форм обучения.

Дисциплина «Транспортные сооружения» является одной из специальных дисциплин, определяющих квалификацию специалиста. Изучение материала осуществляется на основе тесных межпредметных связей с дисциплинами «Строительство автомобильных дорог и аэродромов», "Изыскания и проектирование автомобильных дорог и аэродромов", "Эксплуатация дорожных машин, автомобилей и тракторов", "Материаловедение", "Геодезия", Геология и грунтоведение", "Экономика отрасли", "Производственные предприятия" и др.

Информационные материалы, используемые при разработке учебного пособия:

1. М.Е. Гибшман, И.Е. Дедух Мосты и сооружения на автомобильных дорогах, -М. Транспорт 1981 (1965);

2. Н.М. Колоколов, Б.М. Вейнблад Строительство мостов. – М. транспорт 1984;

3. П.М. Саламахин и др. «Инженерные сооружения в транспортном строительстве». Издательский центр «Академия» 2008г. (две книги)

4. Руководство по строительству сборных ж/б малых и средних мостов. Минавтодор РСФСР.-М.: Транспорт, 1985г.

5. Строительство мостов и труб. Справочник инженера. Под редакцией к.т.н. Кириллова В.С.-М.: Транспорт, 1975г.

нормативная –

6. СНиП 2.05.03-84. Мосты и трубы. 1985;

7. СНиП 3.06.04-91. Мосты и трубы. Правила производства и приемки работ.

8. СНиП 2.01.15-90. Защита сооружений от опасных геологических процессов.

9. ОДМ 22.11.2001. Руководство по оценке воздействия на окружающую среду.

10. СНиП 3.06.07-86. Мосты и трубы. Правила обследований и испытаний.

11. Методическое пособие мастеру по эксплуатации автодорожных мостов. «Росавтодор». 1994.

12. СНиП 2.02.01-83 и СНиП 2.02.04-88. Расчет фундаментов мостовых опор.

13. Информационная система «Кодекс».

Транспортные сооружения представляют собой сложные инженерные конструкции, проектирование и строительство которых требуют специальных знаний в этой области дорожного строительства.

Древние строители, при прокладке трассы дороги, столкнулись с проблемой различных, естественных препятствий в виде рек, ручьев, оврагов, лощин, горных хребтов, для преодоления которых пришлось устраивать различные искусственные сооружения. При большом разнообразии сооружений для преодоления естественных препятствий основными транспортными сооружениями являются водопропускные искусственные сооружения мосты и трубы.

Искусство строительства мостов было известно в Европе и на Руси с древних времен. В период 16-18 веков оно получило большое развитие, в 19 веке Россия уже была одной из передовых стран по мостостроению.

До 18 столетия размеры элементов моста назначали без расчета, по образцу ранее построенных мостов. Талантливый русский механик И.П. Кулибин был одним из первых зачинателей экспериментального метода в мостостроении, получившего в дальнейшем большое развитие. Создавалась модель моста в уменьшенном масштабе и на ней проверялись различные нагрузки, пропорционально величине моста.

Материалы для строительства мостов до 1873 года, когда француз Монье изобрел железобетон, использовались естественные – дерево и камень.

Древесина — один из древнейших и весьма распространенных конструкционных материалов. По степени распространения на земле и длительности использования человеком с древесиной конкурирует только камень. Однако деревянные мосты недолговечны, и срок их службы ограничен 15-20 годами. Применение специальных мер защиты древесины от загнивания, а также клееных конструкций может несколько повысить срок службы, но он остается небольшим по сравнению со сроком службы конструкций из других материалов.

При строительстве мостов древесина использовалась уже в глубокой древности: мосты из дерева строили еще в Древнем Риме, Греции и других странах. Первым деревянным мостом, о котором сохранились подробные сведения, является мост через р. Тибр в Риме, построенный в 638 —614 гг. до н. э. Конструкция этого моста (рис.1.) имела много общего с современными простейшими деревянными мостами. Пролетное строение состояло из шести прогонов 1, по которым были уложены поперечины 2, а по ним — продольный настил З. Под каждый прогон пролетного строения в опорах забивались две сваи 6, которые объединялись поверху продольными насадками 5. По насадкам над сваями укладывались поперечные балки 4, на которые опирали прогоны пролетного строения.

Рис. 1. Мост через р. Тибр в Риме (638—614 гг. до н. э.):
1 прогон; 2 поперечины; З — настил; 4 — поперечные балки; 5 — насадка;
б — свая

Древнее мостостроение из дерева достигло наибольшего развития в период расцвета Римской империи. Римские войска во время походов в другие страны строили много деревянных мостов, совершенствуя их конструкции и способы строительства.

В Древней Руси самобытное искусство строительства деревянных мостов зародилось давно, так как дерево широко распространенный на территории России и вполне пригодный материал для строительства мостов. Из старинных русских летописей известно, что при Владимире Мономахе в 1114 г. был построен деревянный наплавной мост через р. Днепр в Киеве. Наплавные мосты были также построены через р. Дон войсками Дмитрия Донского перед Куликовской битвой. Оригинальный деревянный наплавной мост был наведен русскими войсками в конце ХVII в. через р. Дон во время второго азовского похода. Плавучими опорами для этого моста служили изготовленные на месте деревянные ящики, поверху которых были уложены три каната, закрепленные на берегах. Образованная таким образом из этих опор и канатов система поддерживала поперечный дощатый настил.
Интенсивное строительство деревянных мостов в России началось при Петре 1 в Петербурге. Строились мосты балочной и арочной систем на свайных и каменных опорах, а также наплавные.
Выдающийся русский изобретатель и конструктор И. П. Кулибин (1735—1818 г.) в результате двадцатилетнего труда разработал в 1796 г. проект деревянного арочного моста с решетчатыми фермами пролетом около 300м через р. Неву (Рис.2.). Очертание арки моста и усилия в его элементах он определил путем оригинальных экспериментальных работ. Для проверки этого проекта в 1776 г. в Петербурге была построена модель в 1/10 натуральной величины, испытания под нагрузкой которой проводились специальной комиссией Петербургской Академии наук в присутствии механика и математика Леонарда Эйлера. Испытания подтвердили возможность постройки такого грандиозного по тем временам моста. В 1793 г. модель была перевезена и установлена на территории Таврического сада в Петербурге. Мост, однако, не был построен.

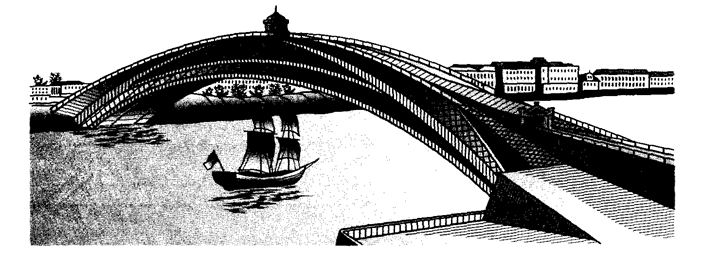

Рис.2. Деревянный мост арочной системы через р. Неву по проекту
И. П. Кулибина

Строительство деревянных низководных мостов получило крупный размах во время Великой Отечественной войны. Эти мосты по протяженности составляли до 85 % всех возводившихся мостов. На реках Днепр, Неман, Днестр, Висла и Одер войска строили и высоководные мосты с использованием новых типов упрощенных конструкций дощато-гвоздевых ферм с пролетами до 30 м. Применяли также пролетные строения с ригельно-раскосными фермами из бревен пролетами до 30 м, а также деревянные комбинированные полетные строения с ездою понизу с пролетами до 50 м. В конце войны низководные мосты на свайных опорах строили с темпом 4... 6 м/ч, а высоководные с темпом 25... 30 м в день.

Во второй половине ХХ в. в России при строительстве новых мостов все большее распространение стал получать железобетон. В настоящее время деревянные мосты на федеральных автомобильных дорогах не строят. Они находят применение лишь как временные мосты — подмости при строительстве капитальных железобетонных или металлических мостов. Тем не менее, нельзя считать, что деревянные мосты исчерпали себя. Они могут еще найти применение на местных дорогах в районах, богатых лесом, при условии применения более совершенных конструктивных форм, рассчитанных на индустриальные методы изготовления и возведения, при условии оснащения мостостроительных организаций специальными мостостроительными средствами.

В России есть также предпосылки для более широкого применения клееных и клеефанерных конструкций в мостостроении. Еще в середине прошлого века в России коллективом ученых и инженеров во главе с профессором Г. Г. Карлсеном была предложена эффективная технология деревянных клееных конструкций. С учетом этой технологии были разработаны проекты типовых балочных пролетных строений с клееными несущими элементами и были построены несколько мостов. Опыт их эксплуатации показал их высокую конкурентную способность по сравнению с железобетонными мостами. Однако после развала СССР в 1990-е годы по разным причинам изготовление клееных мостовых конструкций в России, к сожалению, прекратилось.
Опыт строительства и эксплуатации клееных мостов в США, Канаде и в Скандинавских странах в настоящее время свидетельствует об эффективности их применения. Они достаточно надежны и долговечны при строгом соблюдении технологии склеивания.

Другим естественным материалом для мостостроения является камень. Мосты из камня строили, в основном, в горной местности и они служили веками.

Недостатком при возведении каменных мостов является большая трудоемкость. Так как механизировать процессы по обработке камня и устройству каменной кладки в достаточной мере не удается, что и обусловило ограниченное применение каменных мостов в современных условиях. Практически в настоящее время их не возводят, за исключением единичных сооружений малых пролетов в горной местности.

Железобетонные мосты появились в практике строительства во второй половине IX века и в настоящее время имеют преимущественное распространение на автомобильных дорогах и в городах.

Железобетон применяется также для устройства труб, малых и средних мостов, а также для мостов больших пролетов.

В 1892 г. француз Геннебик предложил систему армирования, состоящую из продольных стержней с поперечными хомутами. Она обеспечила переход к современным железобетонным сооружениям. По его предложению появились и ребристые мостовые конструкции, что способствовало в дальнейшем развитию арочных и балочных систем железобетонных мостов. За более чем столетний период их развития были созданы мосты разнообразных систем. Железобетон оказался настолько удобным материалом, что из него кроме конструктивных форм, взятых из области каменных, деревянных и металлических мостов, были созданы совершенно оригинальные конструктивные формы, свойственные только ему.

В начале ХХ в. России железобетонные конструкции вообще и мосты в частности развивались под влиянием зарубежного опыта и отечественной практики строительства. Большую роль сыграли обширные опыты проф. Н.А. Белелюбского по исследованию действительной работы железобетонных плит, балок, арок и моста пролетом 17 м, проведенные им в 1886— 1891 гг. и доказавшие успешную работу железобетонных конструкций под действием тяжелых нагрузок. Широкое применение железобетонных мостов в России началось после издания в 1908 г. первых технических условий и норм проектирования железобетонных мостов различных систем. До начала Первой Мировой войны уже было построено большое количество разрезных, неразрезных и рамных мостов ребристой конструкции.

К этому периоду относится инженерная и научная деятельность наших соотечественников, крупных специалистов по железобетону: проф. Н. А. Белелюбского, руководившего разработкой технических условий, проф. Г. П. Передерия — автора многих сооружений, проф. А.Ф.Лолейта одного из основоположников теории расчета железобетона по стадии разрушения, проф. И. С. Подольского, издавшего в 1906 г. первый курс железобетонных мостов на русском языке.
В 1920— 1940-е голы в СССР было построено значительное число крупнейших железобетонных мостов через реки Днепр, Волгу, Ангару, Неву, через канал имени Москвы и др. Отдельные перекрываемые пролеты в них достигали 130 м. Широкое применение железобетон получил в малых и средних мостах. Большие железобетонные мосты строили из монолитного бетона с использованием арочной системы.

В послевоенный период на высоком техническом уровне выполнено капитальное восстановление и строительство новых мостов. Сооружение в 1951 г. двухъярусного моста под совмещенное движение с рекордным до сего времени арочным пролетом 228 м определило возможность и широкое применение железобетона в мостах.
С 1954 г. в нашей стране началось коренное изменение технологии производства, проявившееся в переходе на сборные конструкции и индустриальные методы работ. К этому времени, в основном благодаря разносторонним работам француза Фрейсине, наметилось широкое использование предварительно напряженного железобетона в мостах.

В 1950— 1960-х годах из сборного железобетона построены оригинальный по своей системе городской метромост через р. Москву и рекордный по длине (2 800 м) мост через р. Волгу в Саратове.
Впоследующие десятилетия происходило дальнейшее совершенствование конструкций и технологии железобетонных мостов. Примерами удачных инженерных решений являются Автозаводской, Краснопресненский и Нагатинский мосты и мост в Щукино-Строгине через р. Москву, автодорожные мосты через р. Днепр в Херсоне и Днепропетровске, Южный переход в Киеве, в котором нашли применение самые современные отечественные достижения в строительстве железобетонных мостов.

В конце ХХ в. в России наметилась тенденция к более широкому применению монолитного бетона в железобетонных мостах во всем диапазоне пролетов благодаря разработке и освоению индустриальных методов их строительства.

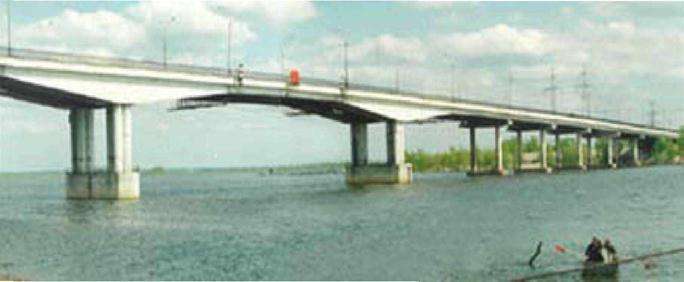

Рис.3. Рамно-подвесной железобетонный мост через реку Самару

Рис.4. Бетонный арочный мост через реку Иркутск в г. Иркутске

Металл в виде цепей в качестве несущих кабелей в простых висячих пешеходных мостах применялся в Китае еще в начале ХУIII в. Однако широкое использование металла в мостостроении началось с 1779 г., когда в Англии через р. Северн был сооружен первый чугунный арочный мост. Арки этого моста с пролетом около 32 м были выполнены из тонких и длинных криволинейных элементов и заметно повторяли конструкцию ранее применявшихся деревянных арочных мостов.
Подобные мосты в конце ХУIII — начале ХIХ в. были построены и в России. Их конструкция имела недостаточную надежность из-за хрупкости чугуна и малых сечений длинных элементов арок. Поэтому в начале ХIХ в. большее применение получили чугунные арочные мосты со сводами, составленными из ребристых блоков, которые объединялись болтами. Они оказались более надежными и удобными в изготовлении и монтаже.

Россия сыграла немалую роль в развитии мостостроения. В 1809 г. в Петербурге был основан Институт корпуса инженеров путей сообщения, В нем была создана школа мостостроения, из которой вышли талантливые русские инженеры и ученые. При значительном объеме строительства железных и шоссейных дорог мостостроителям России был предоставлен широкий простор для творческой работы Уже в первой половине ХIХ в. Россия стала одной из передовых стран по технике мостостроения.
Из многочисленных мостов, построенных в этот период в России, заметное место занимает Благовещенский мост через р. Неву в Петербурге (рис.5), построенный в 1850 г. выдающимся русским инженером С. В. Кербедзом (1810— 1899), названный впоследствии мостом лейтенанта Шмидта. Он имел семь пролетов от 32 до 48 м, перекрытых пологими чугунными арками двутаврового сечения с надсводным строением из решетчатых чугунных блоков. В нем имелся разводной пролет для пропуска судов. Этот мост просуществовал 87 лет и был разобран в связи с тем, что перестал удовлетворять возросшим требованиям городского движения, а также условиям быстрого пропуска судов через разводной пролет. Элементы разобранных чугунных арочных пролетных строений оказались в таком хорошем состоянии, что были снова использованы для строительства нового моста через р. Волгу в г. Калинине.

Рис. 5. Мост, построенный С. В.Кербедзом через р. Неву (1850 г.)

Применение высокопрочных сталей, современных конструкций и способов соединения элементов, разработка новых, рациональных систем металлических мостов увеличили рациональную область металлических пролетных строений. С 1950-х годов одним из основных типов металлических пролетных строений в автодорожных мостах стали сталежелезобетонные, в разработку теории расчета этих эффективных конструкций большой вклад сделали профессора Е. Е. Гибшман и Н. Н. Стрелецкий. В последние годы в России большое внимание уделяется коробчатым цельносварным пролетным строениям и вантовым мостам.
