Тема 3.2. Фундаменты мелкого заложения.

Способы получения искусственных оснований.

Грунт, имеющий недостаточную прочность и высокую сжимаемость, в основании сооружения может быть заменен песчаной или гравийной подушкой. Есть еще способ поверхностного уплотнения грунтов. Уплотнение глинистых грунтов на глубину до 40-45см может быть произведено с помощью катков различных систем, виброплит или способом трамбования.

При силикатизации в качестве основного вяжущего используется натриевое жидкое стекло, которое затвердевая цементирует грунтовые частицы превращая закрепляемый грунт в прочный и водонепроницаемый массив.

Следующий способ – закрепление сухих и водонасыщенных песчаных грунтов с помощью карбамидной смолы. В результате взаимодействия раствора карбамидной смолы и соляной кислоты образуется гель, который связывает частицы песка в прочный монолит.

Цементацию применяют в скальных трещиноватых породах с целью уменьшения их водонепроницаемости и укрепления. Цементный раствор заполняет трещины и пустоты в скале, что придает монолитность породе.

Существуют также методы глинизации, битумизации грунтов, укрепление глинистых грунтов с помощью электротока (электроосушение), обжиг грунтов, искусственное замораживание грунтов.

Вопросы для самоконтроля:

1. Что такое основание, и какими они бывают?

2. Виды грунтов в основании транспортных сооружений.

3. Способы укрепления грунтов.

Для передачи давления от сооружения на грунт устраивают фундамент, являющийся опорным элементом сооружения, распределяющим его давление на грунт. Нижняя плоскость, которой фундамент, опирается на грунт, называется подошвой. Верхняя граница между фундаментом и телом сооружения (опора) называется плоскостью обреза или просто обрезом фундамента. К фундаментам мелкого заложения относятся фундаменты с глубиной заложения 4-6м. Фундаменты мелкого заложения возводятся в котлованах, предварительно отрытых на полную глубину с поверхности грунта. Подобный метод производства работ при небольших глубинах заложения фундаментов является наиболее выгодным. Другая отличительная особенность фундаментов мелкого заложения заключается в том, что при расчете их перемещений и определении напряжений в основании не учитывается сопротивление грунта по боковой поверхности фундаментов.

По конструкции фундаменты мелкого заложения имеют следующие разновидности:

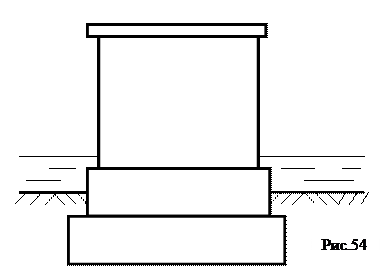

а) Массивные фундаменты (Рис.54) – представляют собой призму, несущую сверху сооружение (опору моста), опирающуюся нижней плоскостью (подошвой) на грунт. Для увеличения площади опирания их часто уширяют книзу уступами (рис. 57).

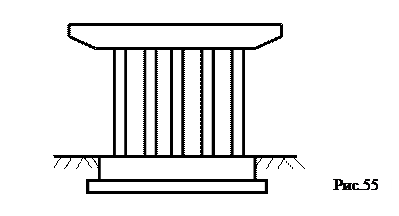

б) Ленточные фундаменты (Рис.55) отличаются значительным развитием в одном из направлений в плане, их устраивают для распределения сосредоточенных давлений от столбчатых опор или стенок.

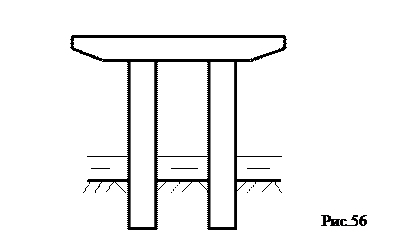

в) Столбчатые фундаменты (Рис.56) представляют собой отдельные фундаменты в виде столбов, поддерживающих массив сооружения. Их применяют при значительной несущей способности грунтов.

К фундаментам и основаниям мостовых опор предъявляют требования прочности, устойчивости, долговечности и экономичности.
