Изготовление составных прогонов
Составные балки на колодках собирают обычно в вертикальном положении на лежнях или стеллажах. Нижнее бревно балки укладывают на клинья, которыми выгибают бревно, придавая ему проектный строительный подъем. При этом концы бревна закрепляют хомутами. Затем укладывают второе бревно и сразу в двух бревнах размечают положение гнезд для колодок. Разметку следует вести от середины пролета балки к ее концам. После разметки второе бревно снимают и в обоих бревнах выделывают гнезда для колодок, вставляют их в нижнее бревно, после чего второе бревно укладывают на свое место. При трех и более бревен – процесс аналогичен. После врезки колодок и установки прокладок просверливают отверстия и устанавливают стяжные болты. Более приспособлены для индустриального изготовления составные прогоны на пластинчатых нагелях. Их изготовляют в горизонтальном положении. Брусья прогонов предварительно плотно пристрагивают друг к другу, затем укладывают на специальный станок и стягивают струбцинами. На станке пакету брусьев придают строительный подъем, распирая их в середине пролета клиньями. После выгиба в размеченных местах выбирают гнезда от середины пролета и забивают пластинчатые нагели. Стяжные болты ставят после установки всех нагелей и освобождения балок от распирающих их клиньев.

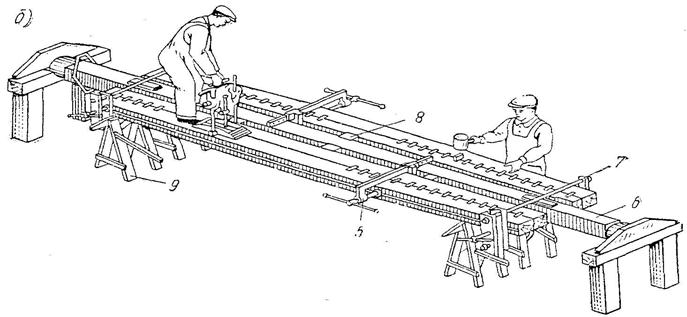

Рис 229. Схемы изготовления составных прогонов: 1 - клинья; 2 — средний брус прогона; З — колодка; 4 — хомут; Клееные конструкции изготовляют в специальных цехах, обычно имеющих несколько отделений: заготовительное – для раскроя пиломатериала, клеевое – для приготовления клея, сборочное – для склейки и запрессовки деталей, отделение для выдерживания склеенных деталей в течении срока затвердевания.
