Износ контактов при размыкании

Износ контактов.

Под износом контактов понимают разрушение рабочей поверхности коммутирующего контакта, приводящее к изменению формы, размера, массы и уменьшению провала. Износ под воздействием механических факторов – удар, трение.

Износ имеет место как при размыкании, так и при замыкании контактов.

При отключении значительных токов, электрической дуге предшествует появление контактного перешейка из расплавленного металла. Под действием высокой температуры дуги часть металла перешейка испаряется, часть разбрызгивается и выбрасывается из промежутка между контактами. Часть контакта переносится с одного контакта на другой.

Электрической эрозией называется направленное перенесение металла с одного электрода на другой под действием электрического разряда.

При дуговом разряде имеет место перенос металла с катода на анод. При искровом наоборот.

В результате на одном контакте образуется бугор, на другом выемка и контакты могут свариться.

Размеры эрозии растут с ростом тока, напряжения и времени горения дуги, а так же зависят от материала контактов. Сильно подвержены эрозии серебро и золото. Более эрозостойкими являются медь, вольфрам и молибден.

Уменьшение эрозии может быть достигнуто:

1) За счет быстрого перемещения дуги, при этом зона возникновения дуги будет меньше разогрета.

2) Применение эрозостойких материалов и металлокерамики.

3) При малых токах применяют шунтирование контактов.

При этом при размыкании или вовсе не возникает электрического разряда или разряд снижается, т.к. энергия дуги уходит на заряд конденсатора.

Зависит от факторов:

1) От числа размыканий

2) От напряженности магнитного поля.

При малых напряженностях дуга длительное время находится на одних и тех же опорных точках, что приводит к износу контактов. С ростом напряженности растет скорость движения опорных точек дуги. Контакты меньше нагреваются и оплавляются и износ снижается. С ростом напряженности возникают электродинамические силы взаимодействия тока с магнитным полем. Эти силы начинают выбрасывать из расстояния между контактами расплавленный металл и износ возрастает.

3) От напряжения.

При отсутствии внешнего магнитного поля износ контактов будет резко возрастать -2-, т.к. при большом напряжении дуга будет дольше находиться на контактах. При наличии внешнего магнитного поля дуга покидает щель между контактами, едва они успевают разойтись на 1-2 мм. Следовательно износ не зависит от напряжения -1-

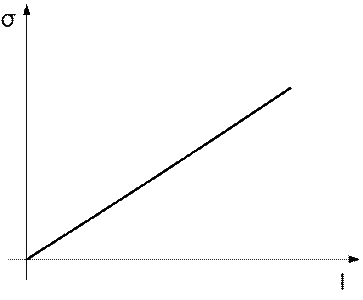

4) От величины тока.

5) От ширины контакта.

Износ контакта обратнопропорционален ширине контакта.

6) От скорости расхождения контактов.
