Дифференциальный коэффициент усиления операционного усилителя

(8.1)

имеет конечную величину, которая лежит в пределах от 10⁴ до 10⁷. Он называется также собственным коэффициентом усиления операционного усилителя при отсутствии обратной связи.

На рис. 33 показана типовая зависимость выходного напряжения усилителя от . В диапазоне <<оно зависит от почти линейно. Этот диапазон выходного напряжения называется областью усиления.Вобласти насыщения с ростом соответствующего увеличения не происходит.

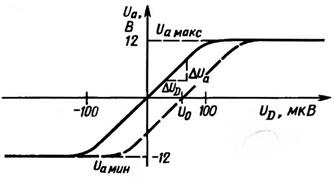

Рис. 33. Выходное напряжение ОУ как функция разности входных напряжений
(пунктиром показана характеристика, снятая без компенсации напряжения
смещения нулевой точки).

Максимальные значения выходного напряжения и не достигают соответствующих положительного и отрицательного напряжений питания. В зависимости от типа ОУ минимальная разница между выходным напряжением и напряжением питания может лежать в пределах от 0,5 до 3 В. При работе операционного усилителя с напряжением питания ±15 В типовой диапазон области усиления по выходному напряжению составляет ±12 В. Существуют также специализированные ОУ с величиной выходных напряжений, практически равной напряжению питания [4].
